Дополнительные функции для осей вращения 12.4
12
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
425
Сохранить позицию верхушки инструмента при
позиционировании осей наклона (TCPM): M128
(номер опции #9)
Стандартная процедура
ЧПУ перемещает инструмент в позицию, заданную в
программе обработки. Если в программе изменяется позиция
одной из осей наклона, то надо пересчитать возникшее из
этого смещение по линейным осям и произвести компенсацию
смещения в одном кадре позиционирования.
Процедура работы с М128 (TCPM: Tool Center Point
Management)
Геометрия станка должна быть определена
производителем станка в описании кинематики.

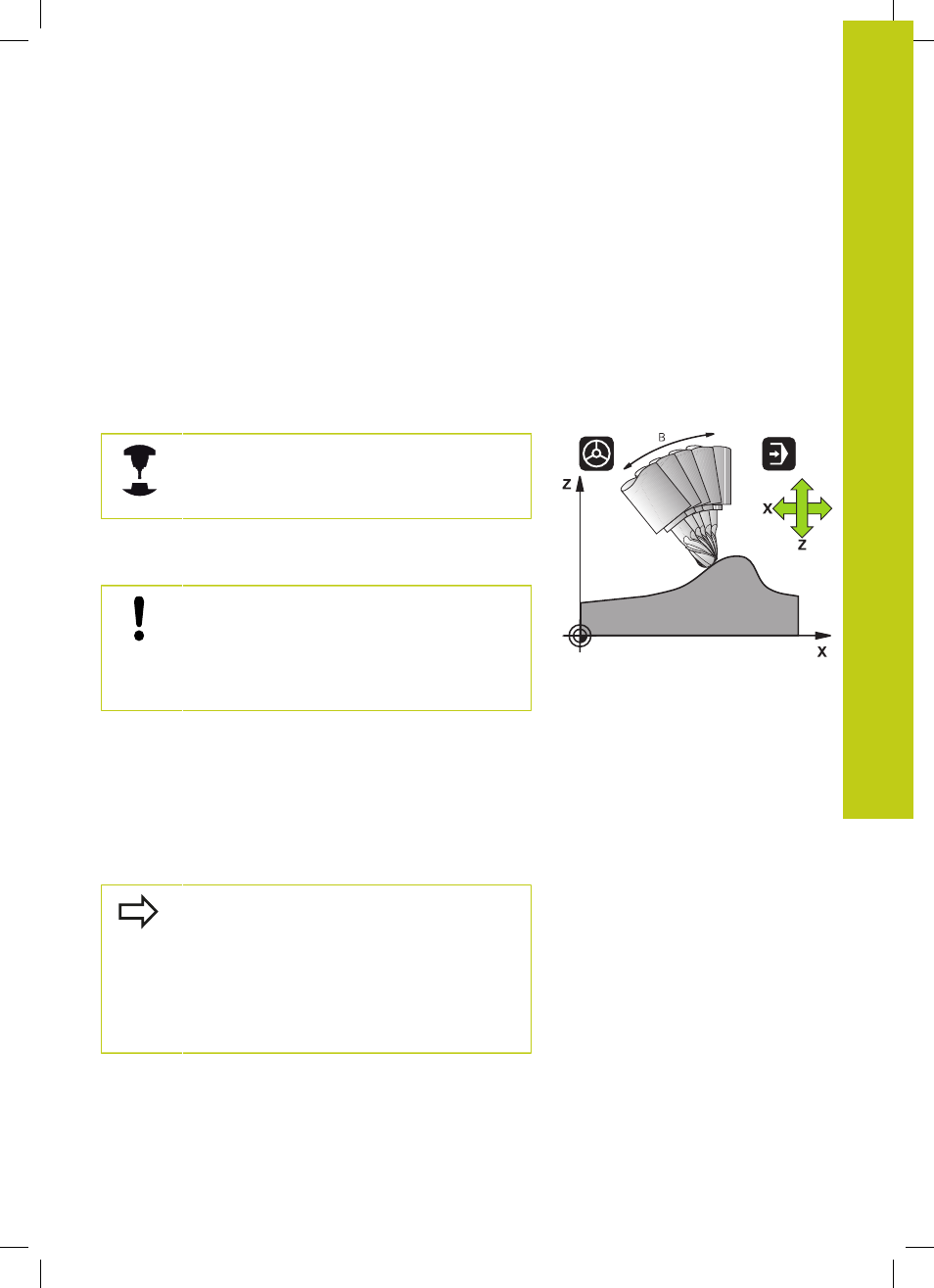

Если в программе изменяется положение управляемой оси
наклона, в процессе наклона положение вершины инструмента
по отношению к заготовке не изменяется.
Осторожно, опасность для заготовки!
В случае наклонных осей с торцовыми зубьями:
измените положение оси только после отвода
инструмента от материала. В противном случае
при выходе из зубчатого зацепления контур может
быть поврежден.
За M128 можно ввести еще одну подачу, на которой ЧПУ
выполнит компенсационные перемещения по линейным осям.
Используйте M128 в сочетании с M118, если во время
выполнения программы нужно будет изменить положение
осей наклона с помощью маховичка. Совмещение
позиционирования маховичком осуществляется при активной
M128 , в зависимости от настроек в меню 3D-ROT режима
работы Ручное управление, в активной системе координат или
в фиксированной системе координат станка.
Перед позиционированием с использованием M91
или M92 и перед T-Satz: выполните сброс M128.
Во избежание повреждений контура с M128
разрешается применять только радиусную фрезу.
Длина инструмента отсчитывается от центра
наконечника радиусной фрезы.
Если M128 активна, ЧПУ отображает в индикации
состояния символ TCPM.
