Первые шаги в работе с TNC 620
1.3
Программирование первой части
1
56
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
Создание программы циклов

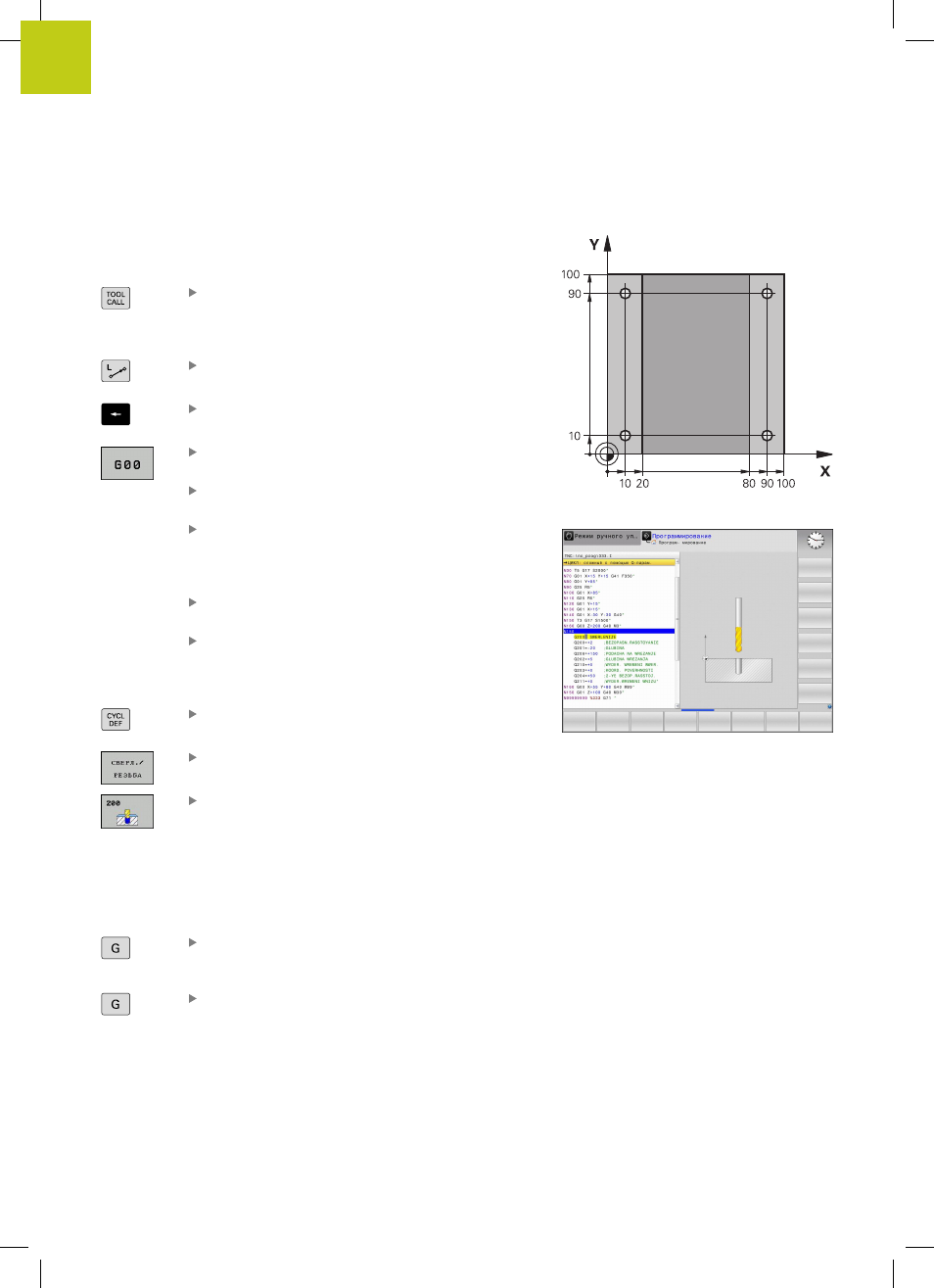

Отверстия, показанные на рисунке справа (глубина 20 мм),
следует выполнять с помощью стандартного цикла сверления.
Определение заготовки уже было создано оператором.
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ENT, не забывайте указывать ось
инструмента
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
С помощью кнопки со стрелкой влево
перейдите в область ввода G-функций
Нажмите клавишу Softkey G0 для движения на
ускоренном ходу
Нажмите клавишу Softkey G90 для указания
абсолютных размеров
Отвод инструмента: нажмите оранжевую
кнопку оси Z, и введите значение позиции, к
которой подводится инструмент, например, 250.
Подтвердите клавишей ENT.
Без активации поправки на радиус: нажмите
клавишу Softkey G40
Дополнительная функция M?
Включите
шпиндель и охлаждающую жидкость, например,
M13
, подтвердите кнопкой END: система ЧПУ
сохранит введенный кадр перемещения
Вызов меню циклов
Отображение циклов сверления
Выбор стандартного цикла сверления 200:
ЧПУ запускает диалоговое окно определения
параметров цикла. Поэтапно вводите
параметры, запрашиваемые ЧПУ, каждый раз
подтверждая ввод кнопкой ENT. В правой части
дисплея ЧПУ дополнительно выполняется
показ графики, используемой для отображения
соответствующего параметра цикла
Введите 0 для перемещения в первую позицию
сверления: ввести координаты позиции
сверления, вызов цикла при помощи M99
Введите 0, чтобы подвод к следующей
позиции сверления: введите координаты
соответствующих позиций сверления,
выполните вызов цикла с помощью M99
