Программирование: программирование контуров
6.3
Вход в контур и выход из контура
6
218
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

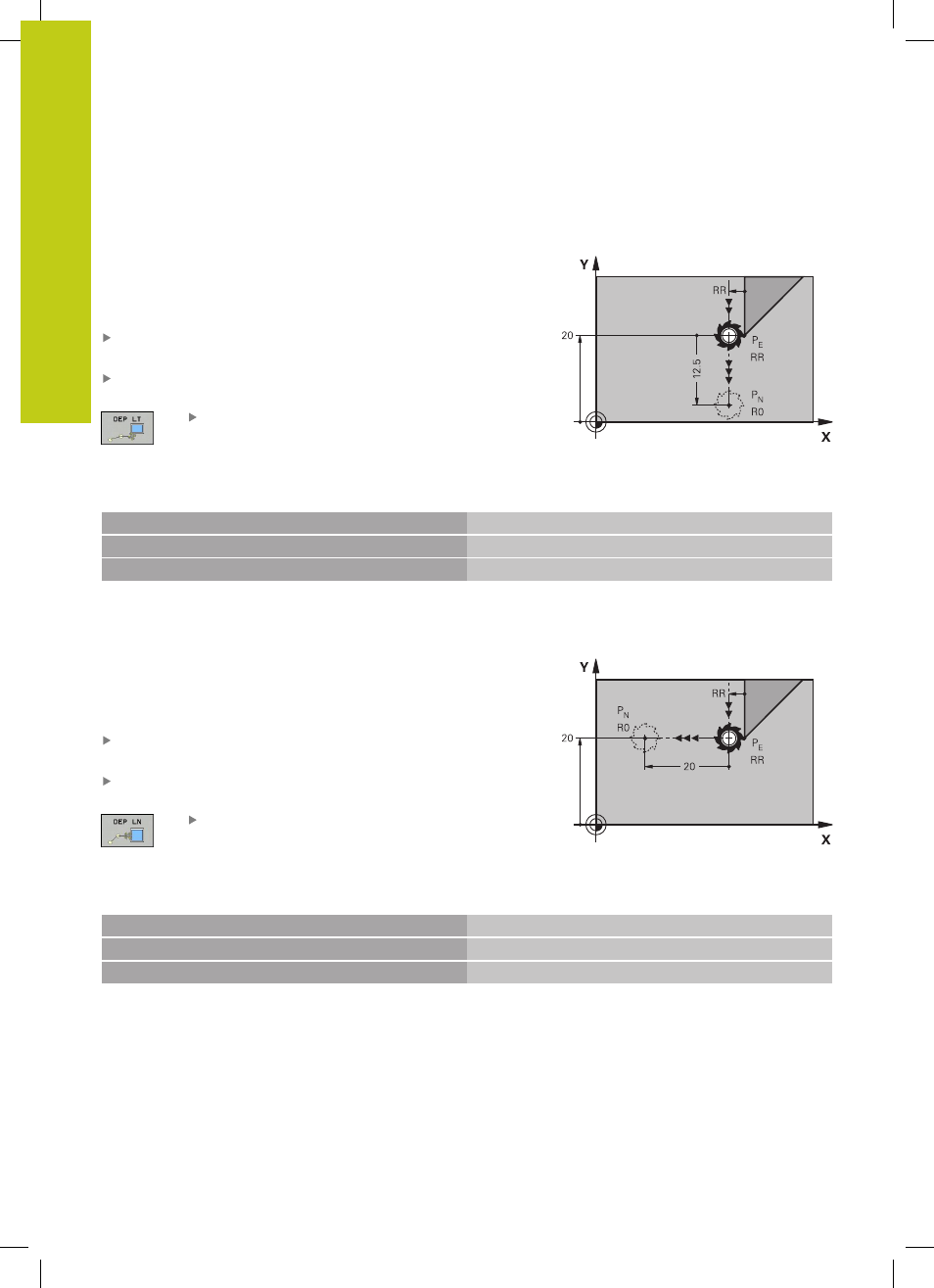

Отвод по прямой с тангенциальным
примыканием: DEP LT
Система ЧПУ перемещает инструмент по прямой от последней
точки контура P
E
к конечной точке P
N
. Прямая продолжает
последний элемент контура. P
N
находится на расстоянии LEN
от P
E
.
Запрограммируйте последний элемент контура с конечной
точкой P
E
и поправкой на радиус
Начните диалог при помощи кнопки APPR/DEP и клавиши
Softkey DEP LT:
LEN: введите расстояние до конечной точки P
N
от последнего элемента контура P
E
R0=G40; RL=G41; RR=G42
Примеры NC-кадров
N20 G01 Y+20 G42 F100
Последний элемент контура: PE с поправкой на радиус
N30 DEP LT LEN12.5 F100
Отвод на LEN=12,5 мм
N40 G00 Z+100 M2
Выход из материала по оси Z, возврат, конец программы
Отвод по прямой перпендикулярно к последней
точке контура: DEP LN
Система ЧПУ перемещает инструмент по прямой от последней
точки контура P
E
к конечной точке P
N
. Прямая проходит
перпендикулярно контуру в последней точке P
E
. P
N
находится
от P
E
на расстоянии, равном LEN + радиус инструмента.
Запрограммируйте последний элемент контура с конечной
точкой P
E
и поправкой на радиус
Начните диалог нажатием кнопки APPR/DEP и клавиши
Softkey DEP LN:
LEN
: введите расстояние до конечной
точки P
N
. Важно: для LEN задавать только
положительное значение!
R0=G40; RL=G41; RR=G42
Примеры NC-кадров
N20 G01 Y+20 G42 F100
Последний элемент контура: PE с поправкой на радиус
N30 DEP LN LEN+20 F100
Для отвода от контура по нормали на LEN=20 мм
N40 G00 Z+100 M2
Выход из материала по оси Z, возврат, конец программы
