Программирование: программирование контуров
6.2
Основная информация о функциях траекторий
6
206
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
6.2
Основная информация о функциях
траекторий
Программирование движения инструмента в
программе обработки
При составлении программы обработки функции траектории
для отдельных элементов контура заготовки программируются
по очереди. Для этого часто вводятся
координаты конечных
точек элементов контура
из чертежа с указанными
размерами. На основании этих данных, данных инструмента и
поправки на радиус система ЧПУ рассчитывает фактическую
траекторию перемещения инструмента.
Система ЧПУ перемещает одновременно все оси станка,
заданные в кадре программы функции траектории.
Движение параллельно осям станка
Кадр программы содержит информацию о координатах:
система ЧПУ перемещает инструмент параллельно заданной в
программе оси станка.
В зависимости от конструкции станка при отработке программы
движется либо инструмент, либо стол станка с зажатой
заготовкой. При программировании движения по траектории
в большинстве случаев нужно действовать так, как будто
перемещается инструмент.
Пример:
N50 G00 X+100 *
N50
Номер кадра
G00
Функция траектории "Прямая на ускоренном ходу"
X+100
Координаты конечной точки

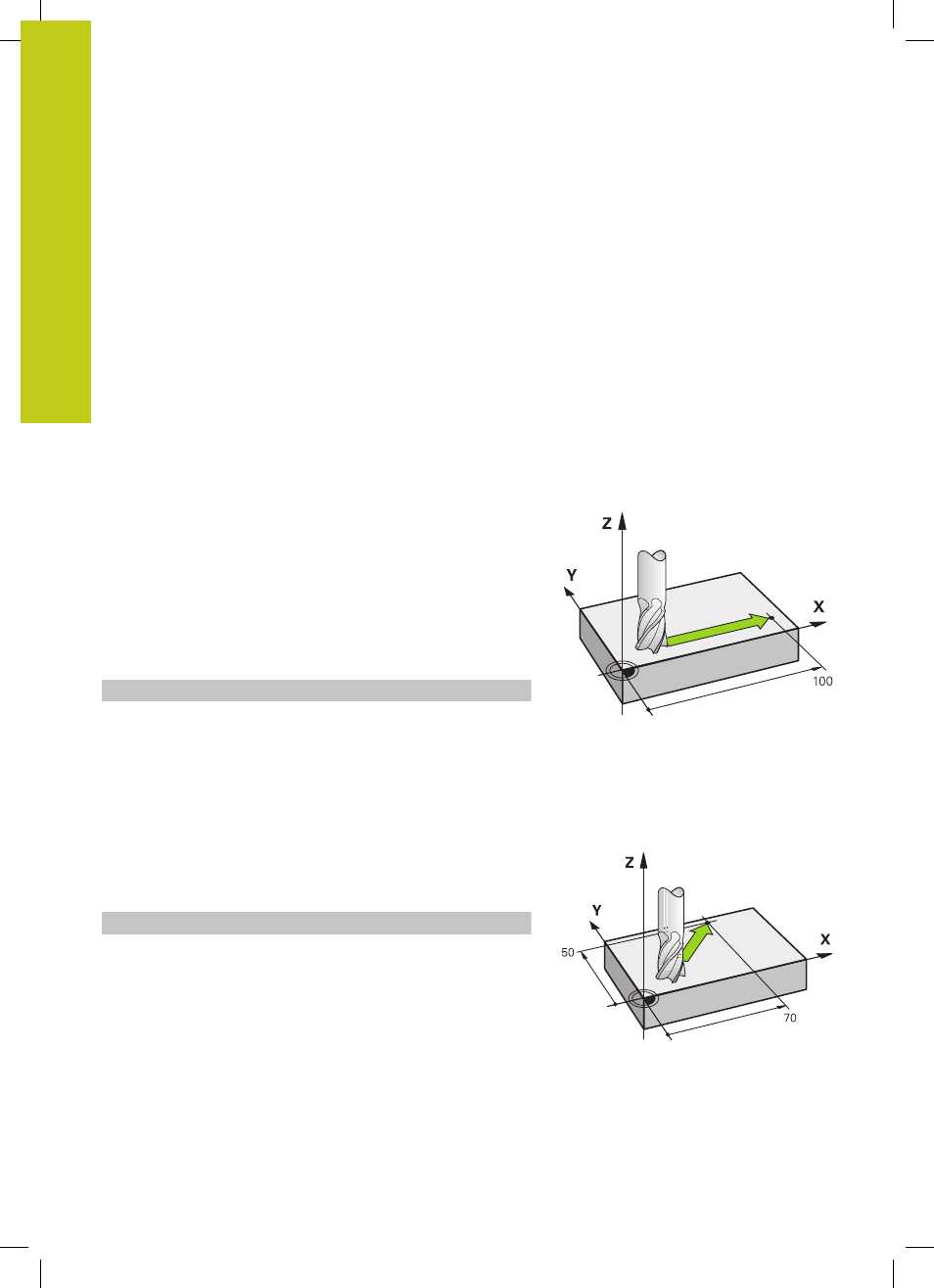

Инструмент сохраняет Y- и Z-координаты и перемещается в
позицию X=100. См. рисунок.
Движение в главных плоскостях
Кадр программы содержит две координаты: ЧПУ перемещает
инструмент по запрограммированной плоскости.
Пример:
N50 G00 X+70 Y+50 *
Инструмент сохраняет Z-координату и перемещается на XY-
плоскости в позицию X=70, Y=50. См. рисунок
