Программирование движений инструмента в
диалоге открытым текстом

Чтобы программировать предложение, начинаете с диалоговой

клавиши. В верхней строке экрана УЧПУ запрашивает все

необходимые данные.

Пример диалога

Открыть диалог

Ввести целевую координату для оси X

Ввести целевую координату для оси Y, с помощью
клавиши ENT к следующему вопросу

“Без коррекции радиуса ” ввести, клавиша ENT к
следующему вопросу

Подача для этого движения по контуру 100 mm/
мин, клавиша ENT к следующему вопросу

Дополнительная функция M3 “шпиндель
включить”, клавиша ENT закончивает в УЧПУ этот
диалог

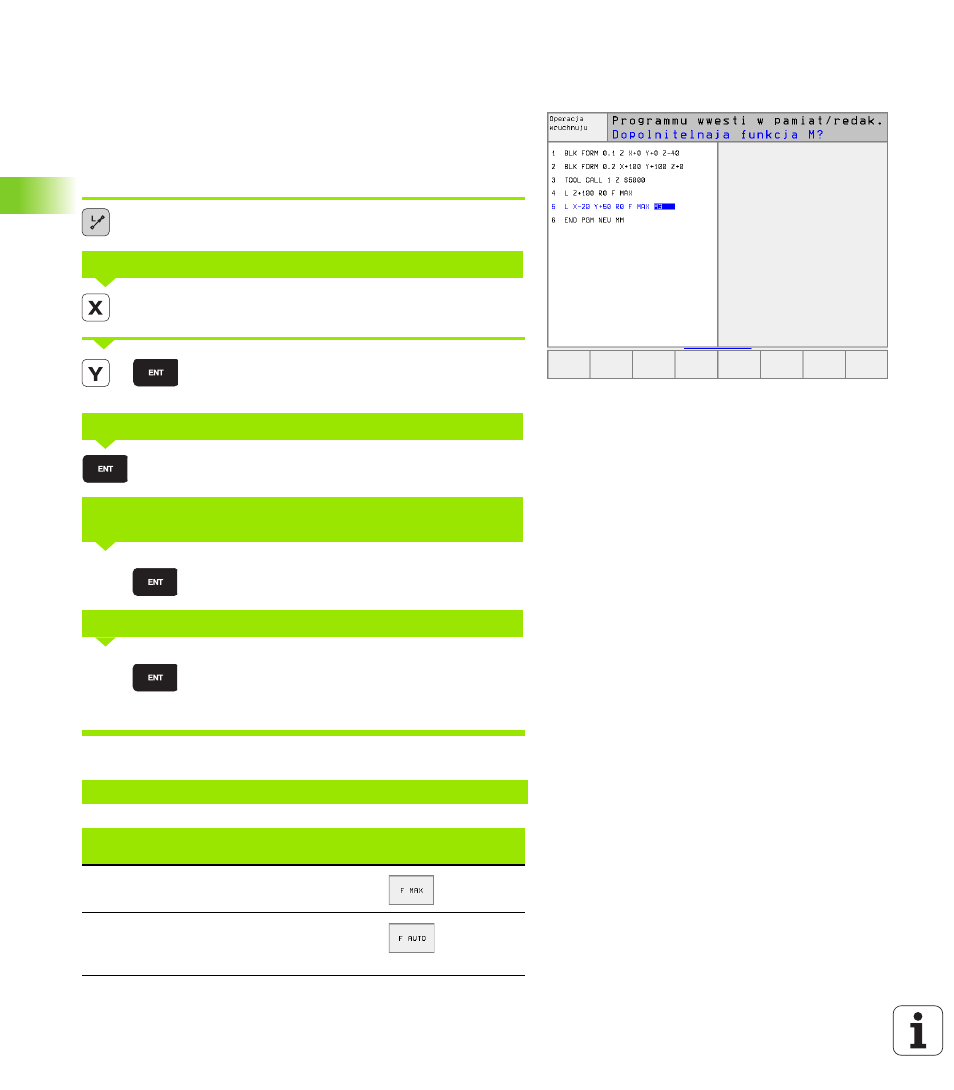

Окно программы указывает строку:

Координаты ?

Корр.рад.: RL/RR/без корр:?

Подача F=? / F MAX = ENT Ввести подачу и с клавишей
ENT потвердить: нпр.

Дополнительная функция M ?

3 L X+10 Y+5 R0 F100 M3

Функции для определения подачи

Программируемая

клавиша (Softkey)

Переместить на ускоренном ходе

Переместить с автоматически

расчитанной подачей из TOOL CALL-

записи

10

20

100

3
