200
7 Программирование: дополнительные функции
7.5
Д
о
по
лнительные
ф
у
нкции
для
о
сей
вращения
M114 отнимаете с M115. В конце программы M114 становится
недействительным.
Сохранить позицию вершины инструмента
при позиционировании осей наклона (TCPM*):
M128
Стандартное поведение
УЧПУ перемещает инструмент на установлённые в программе
обработки позиции. Если изменяется в программе положение
одной из осей наклона, то возникшее из этого смещение по
линейным осям должно рассчитываться и надо произвести
перемещение в одном предложении позиционирования (смотри
рисунок при M14).

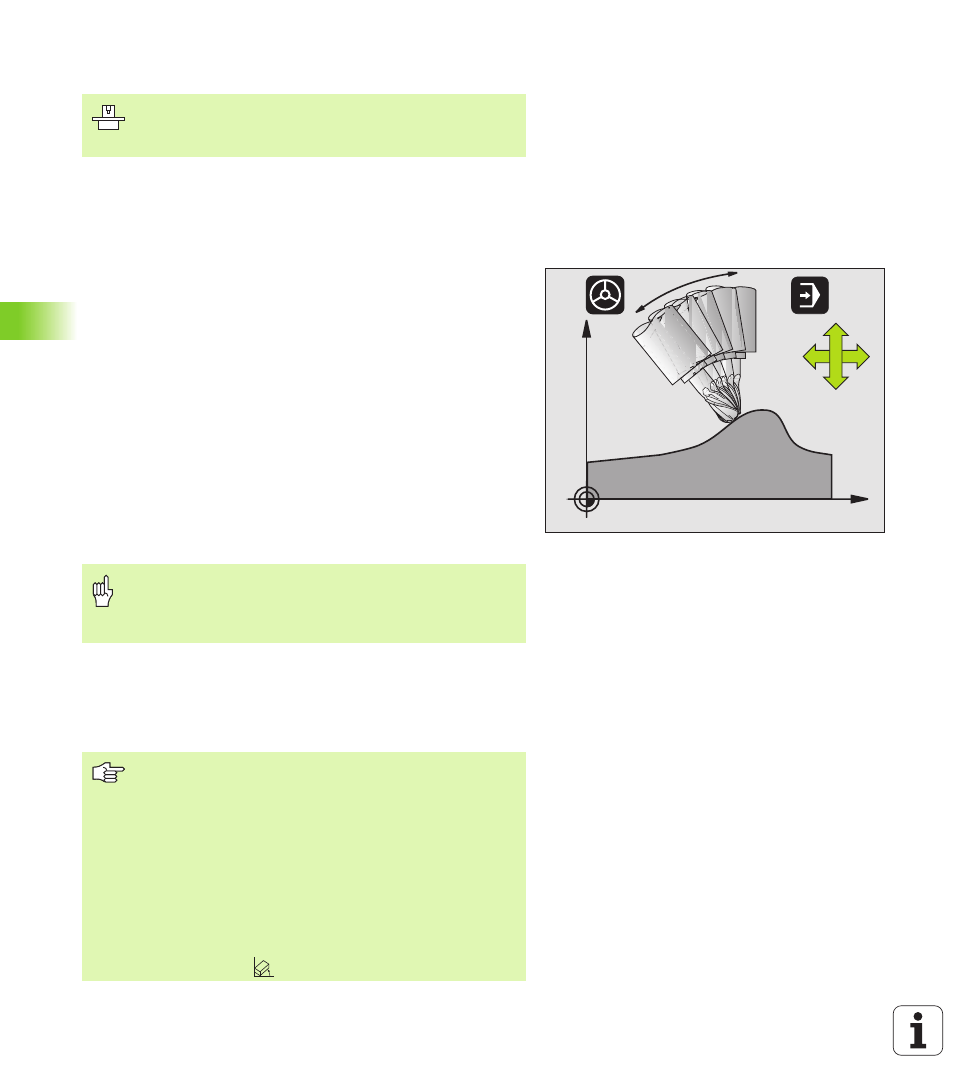

Поведение с M128
Если изменяется в программе положение управляемой оси
наклона, то положение вершины инструмента в соотношении к
загатовке не изменяется во время операции наклона.
Используйте M128 вместе с M118, если хотите изменить
положение оси наклона с помощью маховичка во время прогона
программы. Совмещение позиционирования с помощью
маховичка осуществляется при активном M128 в жёсткой системе
координат станка.
После M128 можете вветси ещё одно значение подачи, с
помощью которой УЧПУ выполняет выравнивающие
перемещения по линейным осям. Если не вводите подачи или она
больше установленной в параметре станка 7471, то задействует
подача из параметра станка 7471.
Геометрия станка должна быть определена
производителем станков в параметрах станка 7510 и
последующих.
X
Z
B
Z
X
В случае осей наклона с торцовыми зубьями: Изменить
положение оси наклона, лишь после выхода инструмента
из материала. Иначе могут возникнуть повреждения
контура при выходе из зубчатого зацепления.
Перед позиционированиями с M91 или M92 и перед
TOOL CALL: сброс M128
Для избежания повреждений контура можете с M128
применять только радиусную фрезу.
Длина инструмента должна относиться к центру головки
радиусной фрезы.
УЧПУ не наклоняет при этом активной коррекции
радиуса инструмента. Таким образом возникает ошибка,
зависящая от углового положения оси вращения.
Если M128 активная, то УЧПУ указывает в индикации
статуса символ
.
