HEIDENHAIN TNC 426, TNC 430
303
8.6 SL-
цик
лы

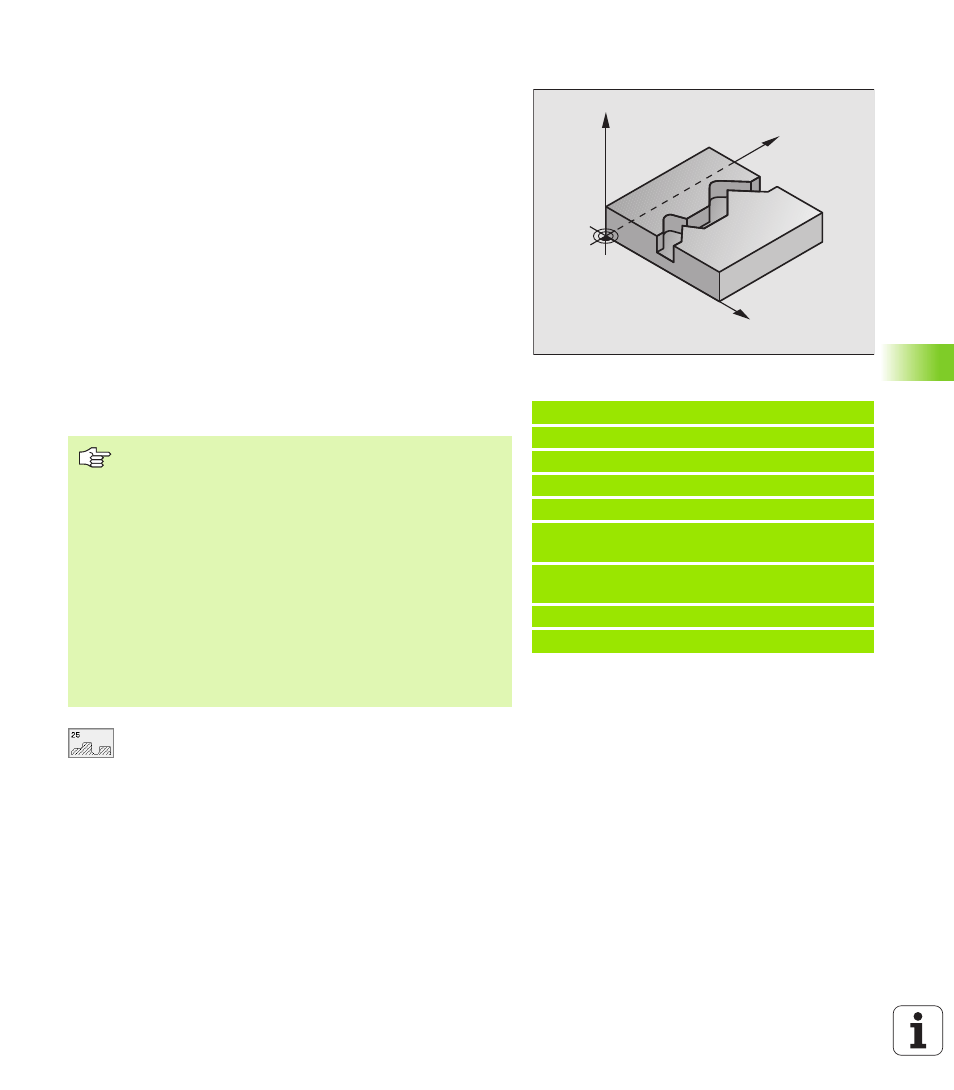

ЛИНИЯ КОНТУРА (цикл 25)
С помощью этого цикла можна обрабатывать вместе с циклом 14
КОНТУР –«открытые» контуры: Начало контура и его конец не
совподают друг с другом.
Цикл 25 ЛИНИЯ КОНТУРА предоставляет значительные
преимущества по сравнении с обработкой разомкнутых контуров
с предложениями позиционирования:
n
УЧПУ контролирует обработку на появление затыловочных
резаний и повреждений контура. Проверка контура с помощью
тестовой графики
n
Если радиус инстумента слишком большой, то следует
дополнительно обрабатывать контур на внутренних углах
n
Обработку можно выполнять непрерывно попутным или
встречным движением. Вид фрезерования даже сохраняется,
если контуры симметрически отражаются
n
В случае нескольких подводов УЧПУ может несколько раз
перемещать инструмент туда и обратно: Дополнительно
сокращается время обработки.
n
Можете ввести припуски, чтобы несколькими проходами
выполнять черновую и чистовую обработку
U
U
U
U
Глубина фрезерования Q1 (инкрементно):
Расстояние поверхности загатовки от дна контура
U
U
U
U
Припуск на чистовую обработку со стороны Q3
(инкрементно): Припуск на чистовую обработку на
плоскости обработки
U
U
U
U
Коорд. поверхности загатовки Q5 (абсолютно):
Абсолютная координата поверхности детали
относительно нулевой точки детали
U
U
U
U
Безопасная высота Q7: (абсолютно): Координата
оси шпинделя, на которой не может произойти
столкновение инструмента и загатовки; позиция
возврата инструмента в конце цикла
Пример: ЧУ-предложения
62 CYCL DEF 25.0 ЛИНИЯ КОНТУРА
Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q3=+0 ;ПРИПУСК НА СТОРОНЕ
Q5=+0 ;КООРД. ПОВЕРХНОСТИ
Q7=+50 ;БЕЗОПАСНАЯ ВЫСОТА
Q10=+5 ;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q11=100 ;ПОДАЧА ПОДВОДА НА
ВРЕЗАНИЕ
Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q15=-1 ;ВИД ФРЕЗЕРОВАНИЯ
Y
X
Z
Обратите внимание перед программированием
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет цикла.
УЧПУ учитывает первую метку (Label) из цикла 14
КОНТУР.
Память для SL-цикла ограничена. Можете в одном SL-
цикле программировать нпр. максимально 256
предложений прямых.
Цикл 20 ДАННЫЕ КОНТУРА не требуются.
Программированные непосредственно после цикла 25
в состовном размере позиции относятся к положению
инструмента в конце цикла.
