332
8 Программирование: циклы
8.8
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

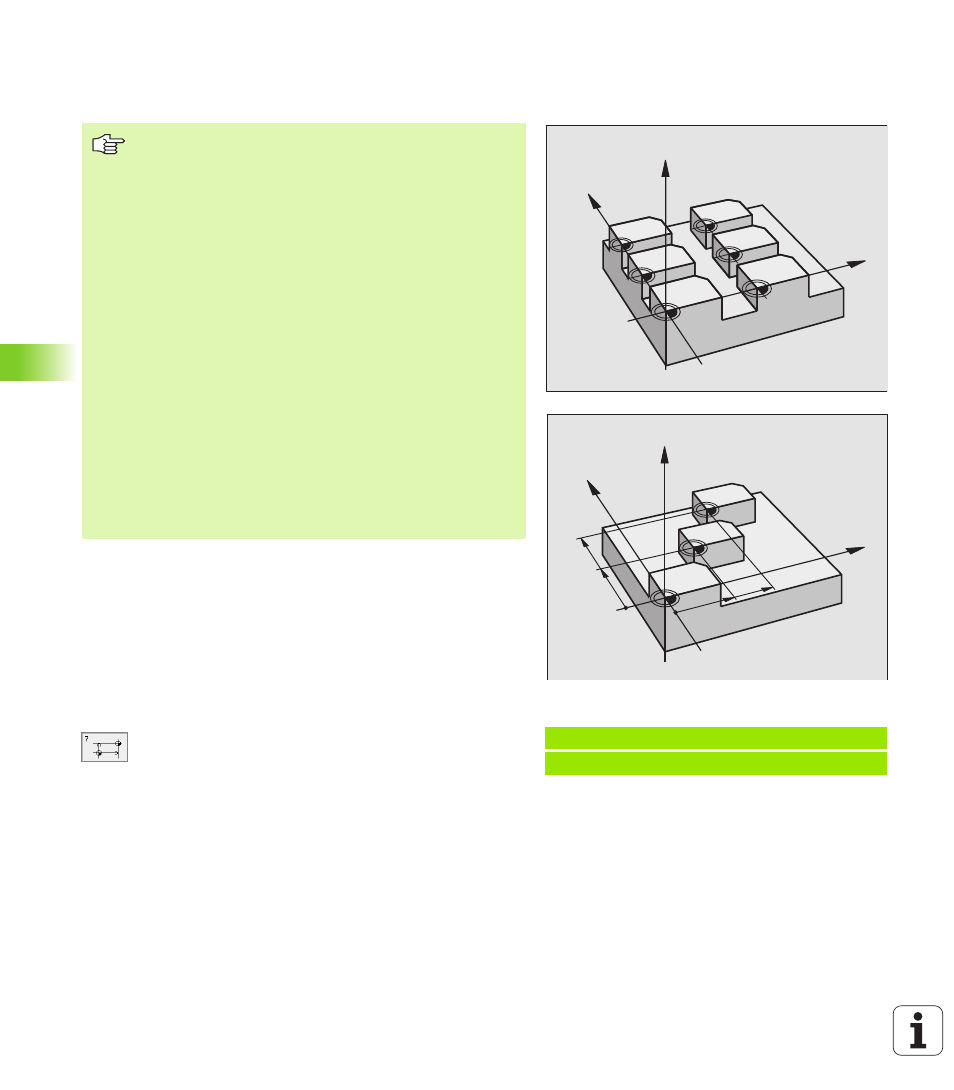

НУЛЕВАЯ ТОЧКА-перемещение с помощью
таблиц нулевых точек (цикл 7)
Применение
Таблицу нулевых точек применяете нпр. при
n
часто повторяющихся рабочих шагах в разных местах
обабатываемой детали или
n
при частом использовании того же самого перемещения
нулевой точки
В пределах программы можете так программировать
непосредственно нулевые точки в дефиниции цикла как их
вызывать из таблицы нулевых точек.
U
U
U
U
Смещение: Ввести номер нулевой точки из
таблицы нулевых точек или ввести Q-параметр;
если вводите Q-параметр, то УЧПУ активирует
номер нулевой точки, стоящей в Q-параметре
Сброс
n
Вызов из таблицы нулевых точек перемещение с координатами
X=0; Y=0 и т.д.
n
Вызов перемещения с координатами X=0; Y=0 и т.д.
непосредственно с помощью дефиниции цикла
Пример: ЧУ-предложения
77 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
78 CYCL DEF 7.1 #5
N
0
N
2
N
4
N
1
N
3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N
2
N
1
1
2
1
2
Если используете перемещение нулевых точек с
помощью таблиц нулевых точек, то пользуйтесь
функцией, чтобы активировать желаемую таблицу
нулевых точек в ЧУ-программе.
Если работаете без SEL-TABLE, то Вы должны
активировать желаемую таблицу нулевых точек перед
тестом программы или прогоном программы
(действительно также для графики
программирования):
n
Выбирать желаемую таблицу для теста программы в
режиме работы Тест программы через управление
файлами: таблица получает статус S Таблица
получает статус S
n
Выбор желаемой таблицы для пробега программы в
режиме работы пробега программы через
управление файлами: Таблица получает статус M
Нулевые точки из таблицы нулевых точек могут
относиться к актуальной опорной точке или к нулевой
точке станка (зависит от параметра машины 7475)
Значения координат из таблицы нулевых точек
действительны только в абсолютном виде.
Новые строки можете ввести только в конце таблицы.
