Координаты линии резания
ЧПУ указывает координаты линии резания, относительно нулевой
точки обрабатываемой детали, внизу в окне графики.
Изображаются только координаты на плоскости обработки. Эту
функцию активируем с помощью параметра станка 7310.
3D-представление
ЧПУ показывает обрабатываемую деталь пространственно.
3D-представление Вы можете поворочивать вокруг вертикальной
оси. Очертания загатовки в начале графического моделирования
Вы можете представить в виде рамок.
В режиме работы Тест программы находятся в распоряжении
функции для увеличения выреза, смотри “Увеличение выреза”,
U
U
U
U

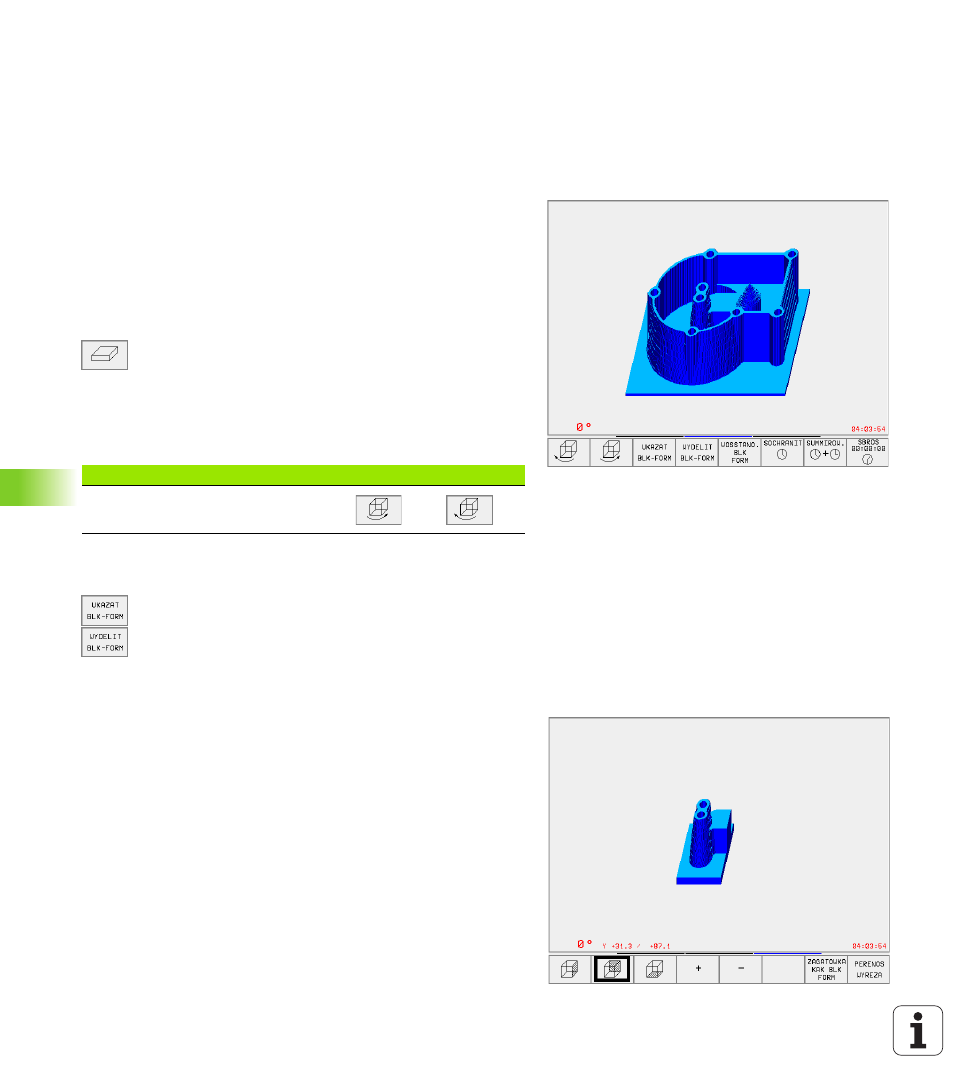

Выбор 3D-представления с помощью
программируемой клавиши
Поворот 3D-представления
Переключить линейку программируемых клавишей, пока не
появятся следующие программируемые клавиши:
Рамки для очертаний обрабатываемой детали высвечивать
и выделять
U
U
U
U
Указать рамки: Softkey ПОКАЖИ BLK-FORM
U
U
U
U
Выделить рамки: Softkey ВЫДЕЛИТЬ BLK FORM
Увеличение выреза
Вырез Вы можете изменить в режиме работы Тест программы,
для
n
представления в 3 плоскостях и для
n
3D-представления
Для этого надо остановить графическое моделирование.
Увеличение разреза всегда действительно во всех видах
представлений.
Функция
Softkeys
Представление 27°-шагами
вертикально поворочивать
