HEIDENHAIN TNC 426, TNC 430
363
9.6
Примеры
программиров
ания

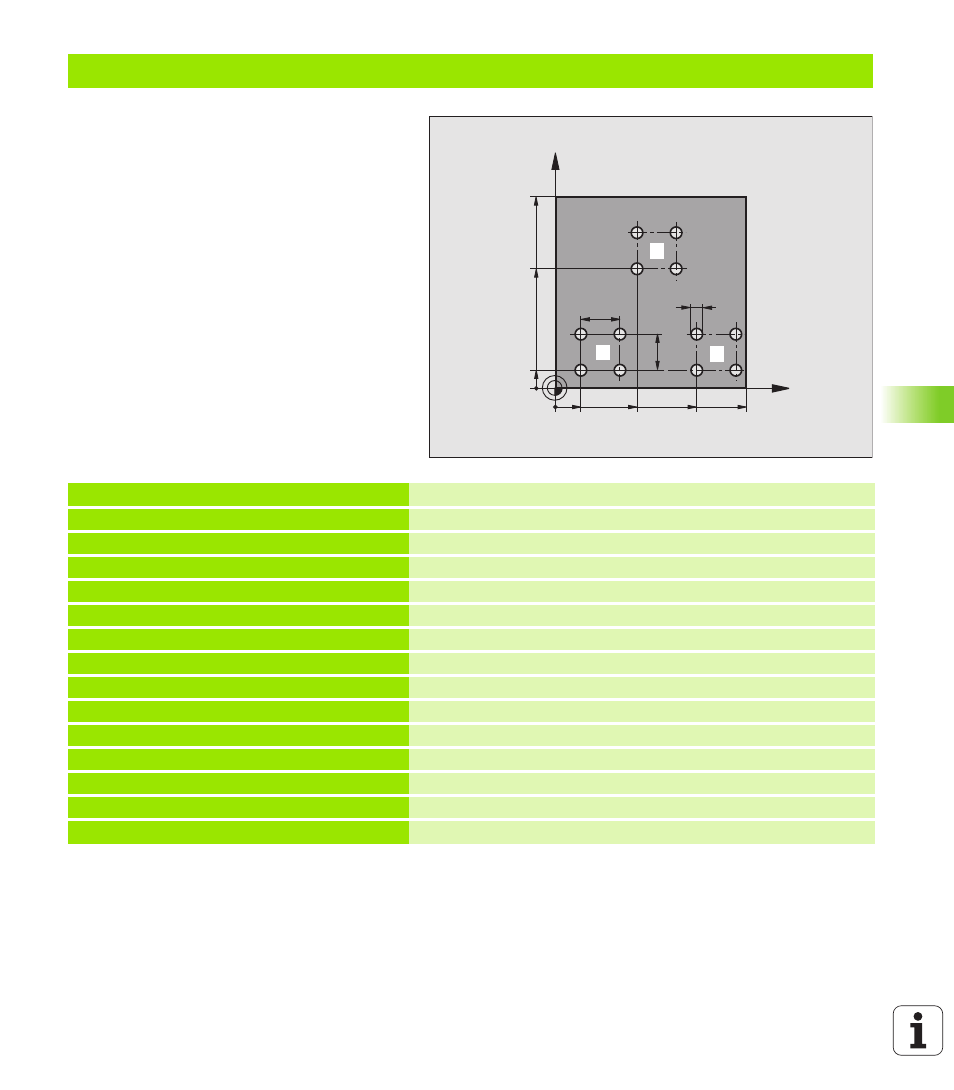

Пример: группы отверстий
Прогон программы
n
Наезд групп отверстий в главной программе
n
Вызов группы отверстий (подпрограмма 1)
n
Программировать группу отверстий только
один раз в подпрограмме 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2,5
Определение инструмента
4 TOOL CALL 1 Z S5000
Вызов инструмента
5 L Z+250 R0 F MAX
Свободный ход инструмента
6 CYCL DEF 200 СВЕРЛЕНИЕ
Дефиниция цикла Сверление
Q200=2 ; БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-10 ; ГЛУБИНА
Q206=250 ;F ПОДВОДА НА ГЛУБИНУ
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ; ВРЕМЯ ПРЕБЫВАНИЯ ВВЕРХУ
Q203=+0 ; КООРД. ПОВЕРХН.
Q204=10 ; 2-ОЕ БЕЗ. РАССТОЯНИЕ
Q211=0.25 ; ВРЕМЯ ПРЕБЫВАНИЯ ВНИЗУ
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
1
1
1
3
