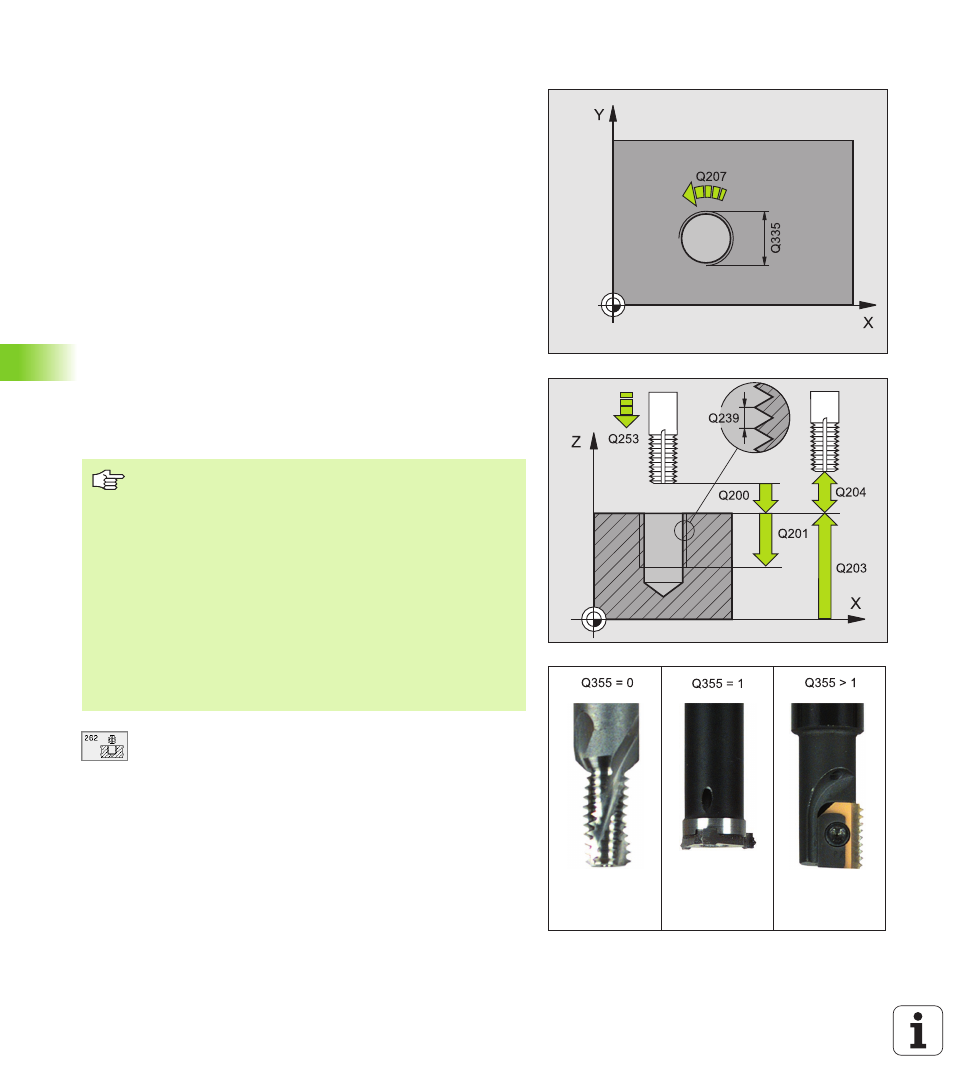

ФРЕЗЕРОВАНИЕ РЕЗЬБЫ (цикл 262)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе FMAX на безопасное расстояние над
поверхностью загатовки
2 Инструмент перемещается с программированной подачей
предпозиционирования на плоскость старта, возникающей из
знака числа шага резьбы, вида фрезерования и количества
проходов для дополнительной обработки (зачистки)
3 Затем инструмент перемещается тангенциально Helix-
движением к номинальному диаметру резьбы При этом
выполняется перед подводом по винтовой линии еще
компенсационное движение на оси инструмента, для начала
траектории резьбы на программированной плоскости
4 В зависимости от параметра Дополнительная обработка
инструмент фрезерует резьбу одним, несколькими
смещенными движениями по винтовой линии или одним
непрерывным движением по винтовой линии
5 Потом инструмент перемещается назад тангенциально от
контура к точке старта на плоскости обработки
6 В конце цикла УЧПУ перемещает инструмент на ускоренном
ходу на безопасное расстояние или – если введено – на 2-ое
безопасное расстояние
U
U
U
U
Заданный диаметр Q335: Номинальный диаметр
резьбы
U
U
U
U
Шаг резьбы Q239. Знак числа определяет правую
или левую резьбу:
+ = правая резьба
– = левая резьба
U
U
U
U
Глубина резьбы Q201 (инкрементно): Расстояние
между поверхностью загатовки и дном резьбы
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0.
Знак числа параметра цикла Глубина резьбы
определяет направление обработки. Если
программируете Глубина резьбы = 0, то УЧПУ не
выполняет цикла.
Перемещение подвода к номинальному диаметру
резьбы выполняется по полукругу, начиная с центра .
Если диаметр инструмента 4 раза меньше чем шага
резьбы номинального диаметра резьбы, то
выполняется боковое предпозиционирование.
