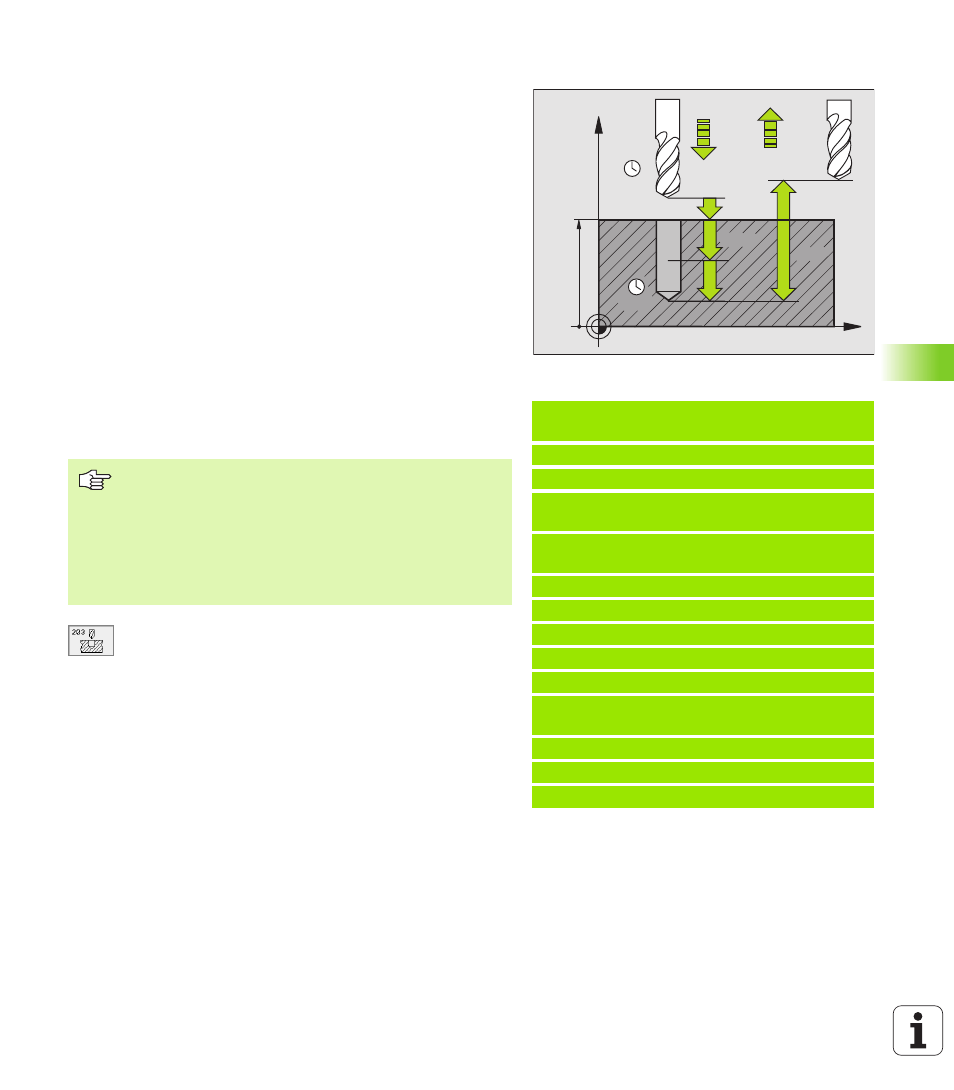

УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ (цикл 203)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе FMAX на безопасное расстояние над
поверхностью загатовки
2 Инструмент сверлит с введенной подачей F до первой
глубины подвода
3 Если введено ломание стружки, то УЧПУ перемещает
инструмент обратно на заданное значение возврата. Если
работаете без ломания стружки, то УЧПУ перемещает
инструмент с подачей возврата на безопасное расстояние,
пребывает там –если введено – и перемещает снова с FMAX
на безопасное расстояние над первую глубину подвода
4 Затем инструмент сверлит с заданной подачей F на дальшую
глубину подвода. Глубина подвода уменьшается с каждым
подводом на количество снятия материала – если введено.
5 УЧПУ повторяет эту операцию (2-4), пока будет достигнута
глубина сверления
6 На дне отверстия инструмент пробывает – если введено– для
выхода из материала и перемещается после истечения
времени пребывания с подачей отвода на бесопасное
расстояние. Если Вы ввели 2-ое безопасное расстояние, то
УЧПУ перемещает инструмент с FMAX туда
U
U
U
U
безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
U
U
U
U
Глубина Q201 (инкрементно): Расстояние
поверхности загатовки – дна сверления (вершина
конуса сверла)
U
U
U
U
Подача подвода на глубину Q206: Скорость
перемещения инструмента при сверлении в мм/
мин
U
U
U
U
Глубина подвода Q202 (инкрементно): Размер,
на который каждый раз инструмент подводится.
Глубина не объязательно является
многократностью глубины подвода. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
n
Глубина подвода и глубина равны друг другу
n
Глубина подвода больше глубины
Пример: ЧУ-предложения
11 CYCL DEF 203 УНИВЕРСАЛЬНОЕ
СВЕРЛЕНИЕ
Q200=2 ;БЕЗОПАСНОЕ РАССТ.
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ НА
ГЛУБИНУ
Q202=5 ;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q210=0 ;В.ПРЕБЫВАНИЯ ВВЕРХУ
Q203=+20 ;КООРД. ПОВЕРХНОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ РАССТ.
Q212=0.2 ;ОБЬЁМ СЪЁМА
Q213=3 ;ЛОМАНИЯ СТРУЖКИ
Q205=3 ;MIN ГЛУБИНА ПОДВОДА НА
ГЛУБИНУ
Q211=0.25 ;ВРЕМЯ ПРЕБЫВАНИЯ ВНИЗУ
Q208=500 ;ПОДАЧА ОТВОДА
Q256=0.2 ;RZ ПРИ ЛОМАНИИ СТРУЖКИ
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет цикла.
