HEIDENHAIN TNC 426, TNC 430
133
6.2
Основы
к
фу
н
кц
и
я
м
траект
ории
Коррекция радиуса
Коррекция радиуса должна стоять в том предложении, с котором
наезжаете первый элемент контура. Коррекция радиуса не может
начинаться в предложении для круговой траектории.
Программируйте его раньше в предложении прямых (смотри
“Движения по траектории – прямоугольные координаты”,
страница 142) или в предложении подвода (APPR-предложение,
смотри “Наезд и отъезд от контура”, страница 135).
Предпозиционирование
Надо так предпозиционировать инструмент в начале программы
обработки, чтобы исключить повреждение инструмента и
загатовки.
Запишите предложения программы с помощью клавиши
функции траектории.
Используя серые клавиши функции траектории открываете диалог
открытым текстом. УЧПУ запрашивает друг за другом все данные и
включает предложение программы в программу обработки.

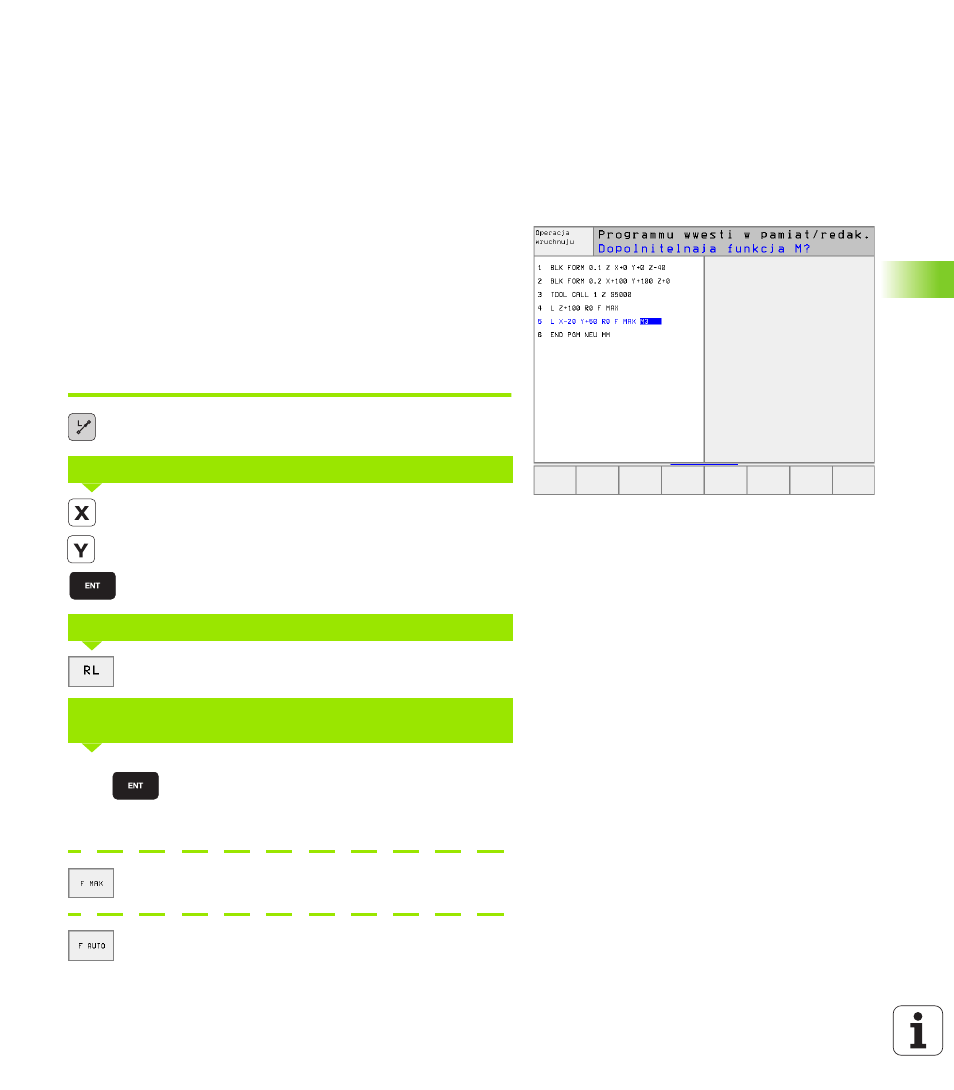

Пример – программирование прямой.
Открыть диалог программирования: нпр.прямая
Ввести координаты конечной точки прямой
Выбор коррекции радиуса: нпр. нажать Softkey RL,
инструмент перемещается слева от контура
Ввести подачу и потвердить клавишей ENT: нпр.
100 мм/мин. При INCH-программировании
(дюймы) Ввод 100 соответствует подачи,
величиной в 10 дюймов/мин
Переместить на ускоренном ходе нажать Softkey
FMAX или
Переместить с автоматически рассчитанной
подачей (таблица данных резания): нажать
Softkey FAUTO
Координаты ?
Корр.рад.: RL/RR/без корр:?
Подача F=? / F MAX = ENT Ввести подачу и с клавишей
ENT потвердить: нпр.
10
5
100
