114 5 Программирование: инструменты
5.3
Коррекция
инстр
умента
Окончить запись: нажать клавишу END

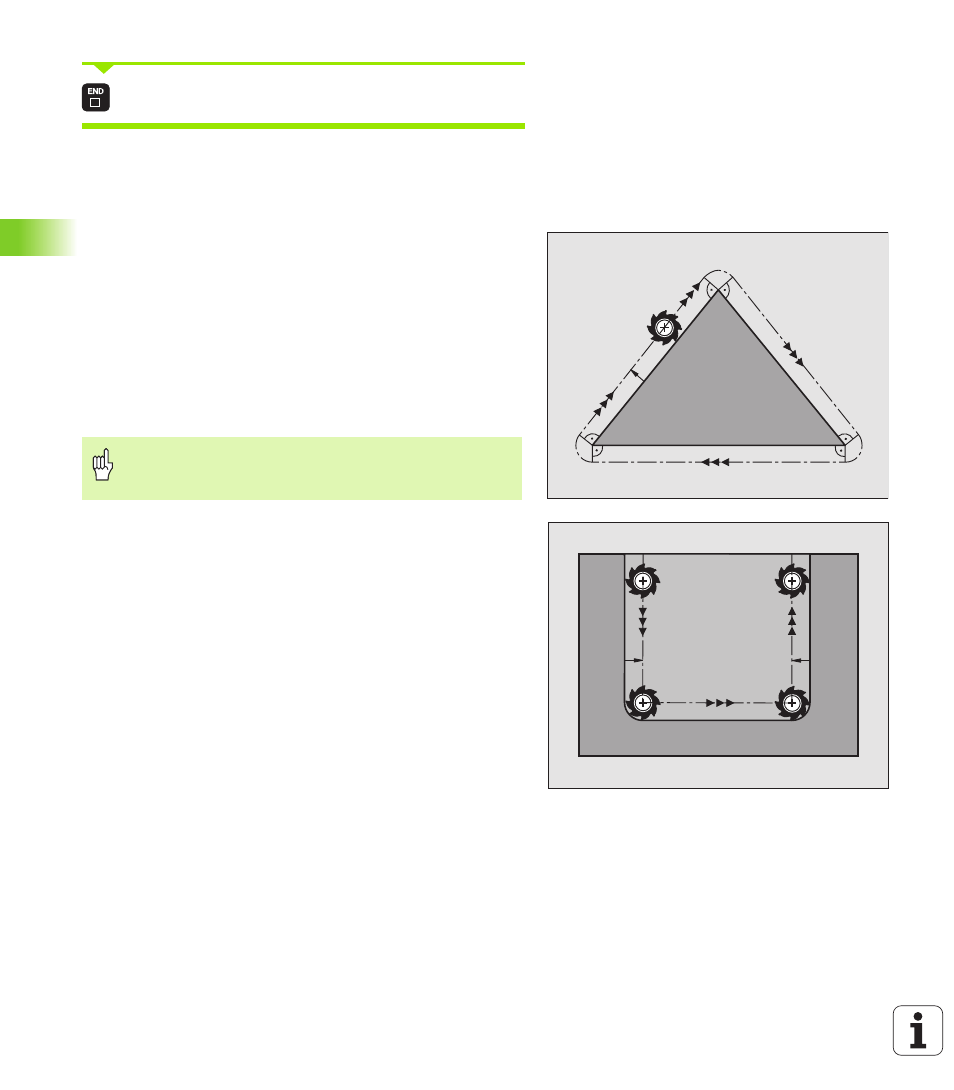

Коррекция радиуса: Обработка углов
n наружные углы:
Если Вы программировали коррекцию радиуса, то УЧПУ ведёт
инструмент на наружных закруглениях или по переходному
кругу или по Spline (выбор через MP7680). При необходимости,
УЧПУ уменьшает подачу на наружных закруглениях, на пример
в случае больших изменений направления.
n внутренные углы:
На внутренних закруглениях УЧПУ расчитывает точку
пересечения траекторий, по которым центр инструмента
перемещается после коррекции. Начиная с этой точки
инструмент перемещается вдоль следующего элемента
контура. Таким образом избежатеся повредждениям загатовки
при внешних закруглениях. Тут становится очевидно, что
нельзя произвольно выбирать величины радиуса инструмента
для определённого контура.
Обработка закруглений без коррекции радиуса
Без коррекции радиуса можете повлиять на траекторию
инструмента и подачу на закруглениях загатовки с помощью
дополнительной функции M90 Смотри “Истирание углов: M90”,
странице 187.
Не назначайте начальной или конечной точки при
внутренней обработке в угловой точке контура, так как
может произойти повреждение контура.
RL
RL RL
