238
8 Программирование: циклы
8.3
Цик
лы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
U
U
U
U

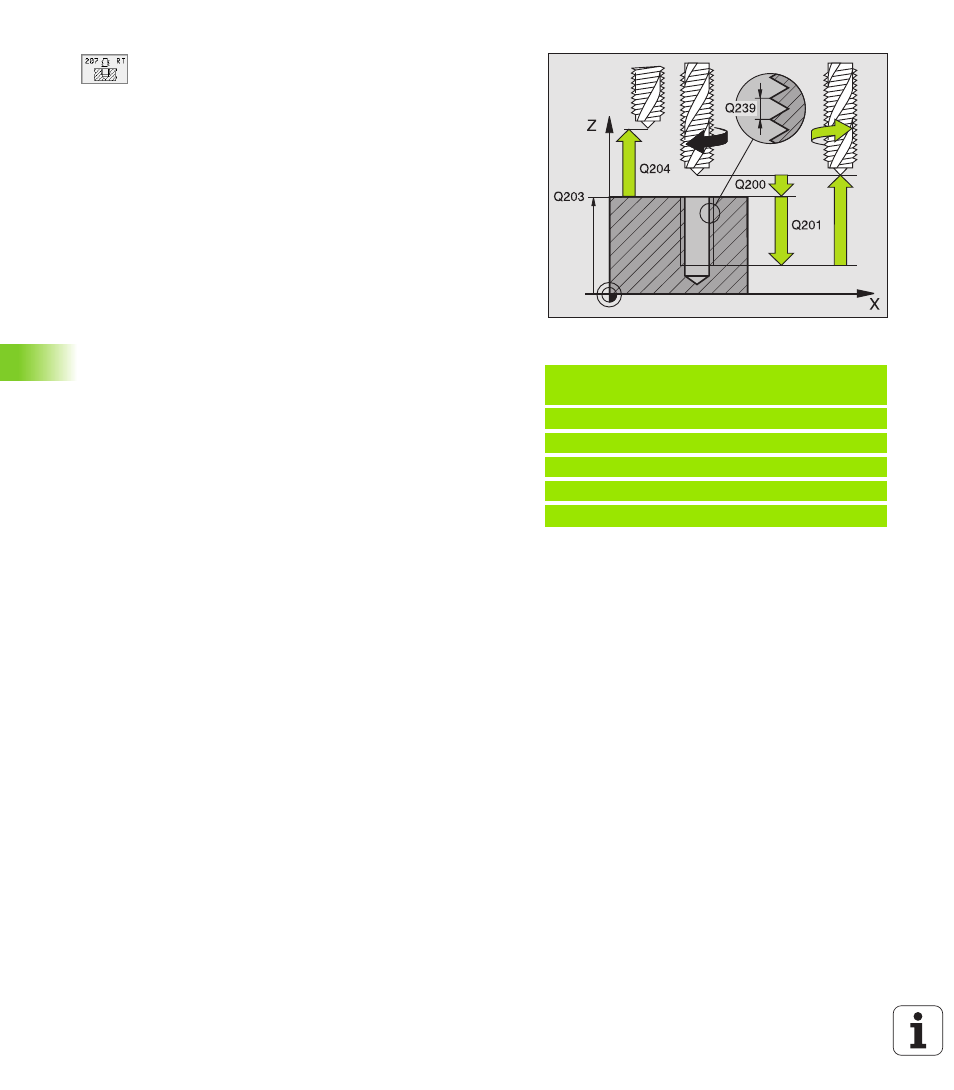

безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
U
U
U
U
Глубина сверления Q201 (инкрементно):
Расстояние поверхности загатовки – дна
сверления
U
U
U
U
Шаг резьбы Q239
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
–= левая резьба
U
U
U
U
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
U
U
U
U
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
Выход из материала при прервании программы
Если во время операции резьбонарезания нажмите клавишу Стоп
(Stop), УЧПУ высвечивает Softkey РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА . Если нажмите РУЧНОЙ ВЫХОД ИЗ МАТЕРИАЛА ,
можете вывести инструмент из материала с управлением.
Нажмите для этого положительную клавишу направления оси
активной оси шпинделя.
Пример: ЧУ-предложения
26 CYCL DEF 207 НАРЕЗАНИЕ РЕЗЬБЫ GS
НОВОЕ
Q200=2 ;БЕЗОПАСНОЕ РАССТ.
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХНОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ РАССТ.
