HEIDENHAIN TNC 426, TNC 430
3
1
.2 Ýêðàí è ïóëüò óïðàâëåíèÿ
1.2 Экран и пульт управления
Экран

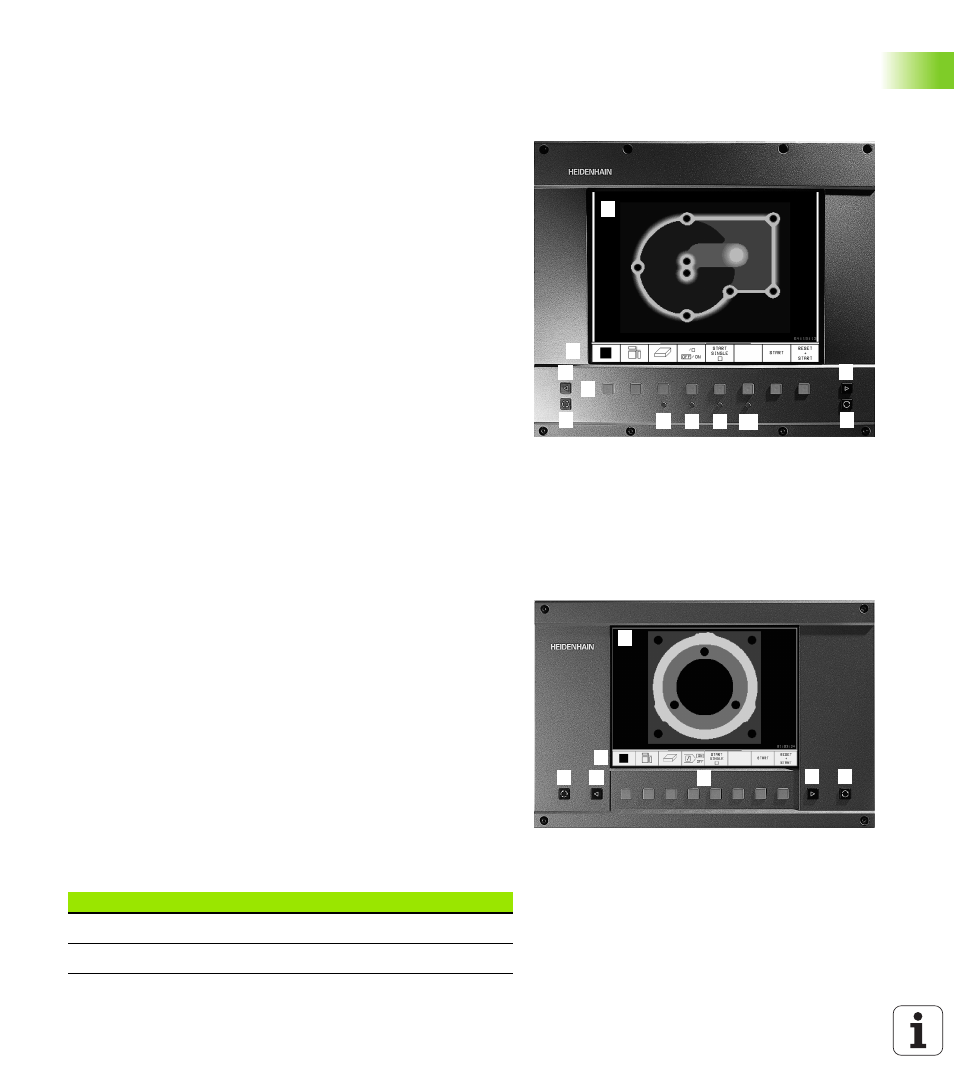

УЧПУ постовляется в двух вариантах на выбор: с цветным
дисплеем BC 120 (CRT) или с цветным плоскоэкранным дисплеем
BF 120 (TFT). Рисунок справа вверху показывает элементы
управления BC 120, рисунок справа по середине показывает
элементы обслуживания BF 120.
Дополнительные клавиши для BC 120
1
Заглавная строка
При включенном УЧПУ дисплей указывает в заглавной строке
избранные режимы работы: Режимы работы станка слева и
режимы программирования справа. В поле повыше заглавной
строки находится режим работы, на который включен дисплей:
там появляются вопросы диалога и тексты сообщений
(исключение: если УЧПУ указывает только графику).
2
Softkeys (программируемые клавиши)
В сноске ЧПУ показывает другие функции на линейке
программируемых клавиш. Эти функции выбираете через
лежащие пониже клавиши. Небольшие столбики
непосредственно над линейкой программируемых клавиш
указывают количество линеек программируемых клавиш,
которые выбираются с помощью лежащих во внешней части
чёрных клавишей со стрелкой. Активная линейка
программируемых клавиш изображена как подсвеченный
столбик.
3
Клавиши выбора программируемых клавиш
4
Переключение линеек программируемых клавиш
5
Определение распределения экрана
6
Клавиша переключения экрана для режимов работы станка и
режимов работы при программировании
1
3
1
1
2
4
4
5
1
6
7
8
9 10
2
1
11
4
3
1
5
1
4
6
7
Размагничить экран; покинуть главное меню для наладки
экрана
8
Выбор главного меню для настройки экрана:
n
В главном меню: ясное поле переместить вниз
n
В подменю: уменьшить значение; переместить
изображение налево или вниз
9
n
В главном меню: ясное поле переместить вверх
n
В подменю: увеличить значение или изображение
переместить направо или вверх
10
n
В главном меню: выбрать подменю
n
В подменю: покинуть подменю
Диалог главного меню Функция
BRIGHTNESS
Изменить яркость
CONTRAST
Изменить контраст
