HEIDENHAIN TNC 426, TNC 430
13
1.5
Принадл
ежно
сти
: 3D-
импу
льсные
систе
мы
и
э
л
ектрониче
ские
м
а
хо
вички
фир
м
ы
HEIDENHAIN
1.5 Принадлежности: 3D-
импульсные системы и
электронические маховички
фирмы HEIDENHAIN
3D-импульсные системы
С помощью разных 3D-импульсных систем фирмы HEIDENHAIN
Вы можете:
n
провести автоматическую наладку загатовок
n
быстро и точно установить опорные точки
n
провести измерения загатовки во время прогона программы
n
оцифровывать 3D-формы (опция) а также
n
провести измерение инструментов и проверку

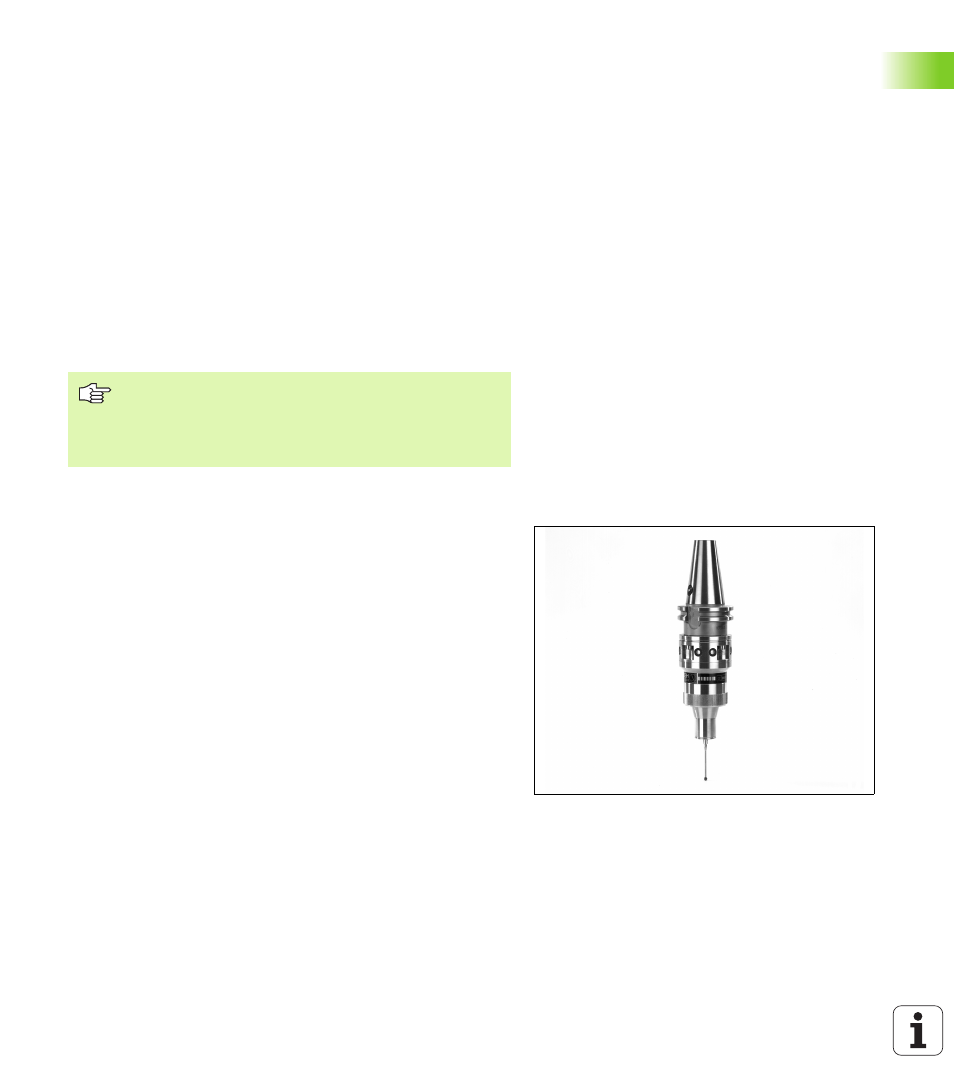

Переключающие импульсные системы TS 220, TS 630 и TS 632
Эти импульсные системы предназначены особенно для
автоматической наладки загатовки, установливания опорных
точек, для измерений на загатовке и для оцифровывания. TS 220
передаёт сигналы переключения через кабель и при этом
является экономной альтернативой, если Вы должны иногда
проводить оцифровывание.
Особенно для станков с механизмом смены инструмента
пригодны системы TS 630 и TS 632, которые передают сигналы
переключения безкабельно, с помощью инфракрасного света.
Принцип действия: В переключающих импульсных системах
фирмы
HEIDENHAIN износостойкий оптический выключатель
регистрирует отклонение щупа. Произведённый сигнал
заставляет сохранять фактическое значение актуальной позиции
импульсной системы в памяти.
При оцифровывании ЧПУ состовляет из серии так произведенных
значений положения программу с линейными предложениями в
формате HEIDENHAIN. Эту программу можете потом дальше
перерабатывать на ПЭВМ с программным обеспечением SUSA,
чтобы провести коррекцию для определённых форм и радиусов
инструмента или для расчёта форм позитива/негатива. Если
головка щупа равна радиусу фрезы, то эти программы сразу
готовы для пуска.
Все функции импульсной системы описаны в
отдельной инструкции для пользователя.
Обращайтесь пожалуйста в данном случае к фирме
HEIDENHAIN, если Вы нуждаетесь в этой инструкции.
Ident-Nr.: 329 203-xx
