HEIDENHAIN TNC 426, TNC 430 125
5.5
Ра
б
о
та
с
таб
л
иц
ами
данных
рез
а
ния
Способ действия при работе с
автоматическим расчётом частоты
вращения/подачи
1 Если еще не занесен: запись матриала загатовки в файле
WMAT.TAB
2 Если еще не занесен: запись матриала режущих кромок в
файле TMAT.TAB
3 Если еще не занесен: ввести все необходимые для расчета
данных резания специфические для инструмента данные в
таблицу инструментов:
n Радиус инструмента
n Количество зубьев
n Тип инструмента
n Материал лезвий инструмента
n Принадлежащая к инструменту таблица данных резания
4 Если еще не занесен: ввести данные резания в любую таблицу
данных резания (CDT-файл)
5 режим работы Тест: активировать таблицу инструментов, из
которой УЧПУ должно взять специфические для инструмента
данные (статус S)
6 В ЧУ-программе: через Softkey WMAT определить материал
загатовки
7 В ЧУ-программе: в TOOL CALL-предложении рассчитывать
автоматически через Softkey число оборотов шпиндля и
подачу
Изменение структуры таблицы
Таблицы данных резания это для УЧПУ так называемые
“свободно определяемые таблицы”. Формат такой свободно
определяемой таблицы можете изменять с помощью редактора
структуры.
Вызов редактора структуры

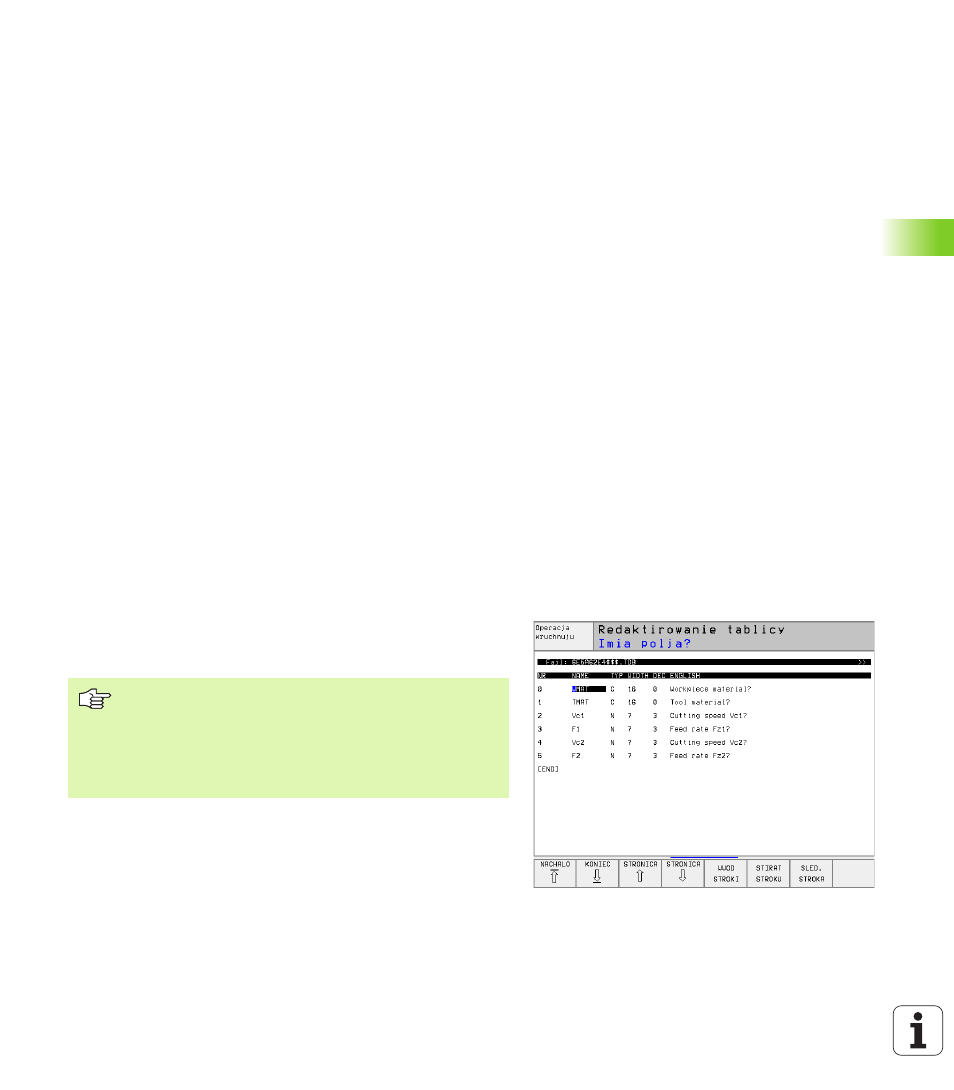

Нажмите Softkey РЕДАКТИРОВАТЬ ФОРМАТ (2-ой уровень
Softkey). УЧПУ открывает окно редактора (смотри рисунок
справа), в котором изображена структура таблицы “с поворотом
на 90° ”. Строка в окне редактора определяет графу в
принадлежащей таблицы. Возьмите значение команды структуры
(занесение в начальной строке) из находящейся рядом таблицы.
УЧПУ может обрабатывать максимально 200 знаков
на одну строку и максимально 30 граф.
Если вставляете в имеющуюся таблицу
дополнительно ещё одну графу, то УЧПУ не
перемещает автоматически уже занесенных
значений.
