HEIDENHAIN TNC 426, TNC 430 453
12.9
Выбор
индикаций
по
л
о
ж
е
ния
12.9 Выбор индикаций положения
Применение
Для режима работы Вручную и режимов работы прогона
программы можете повлиять на индикацию координат:

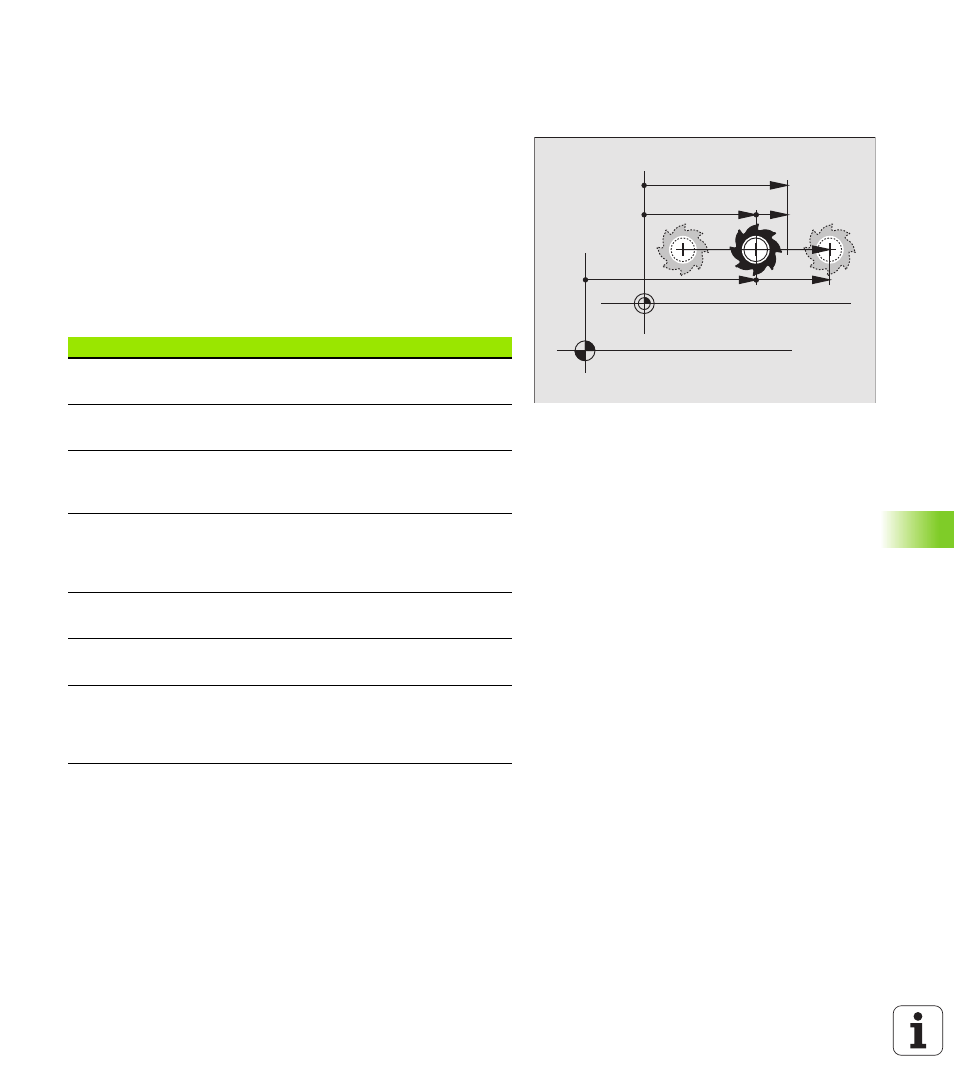

Рисунок справа показывает разные положения инструмента
n Исходное положение
n Конечное положение инструмента
n Нулевая точка загатовки
n Нулевая точка станка
Нулевая точка станка Для индикаций положения ЧПУ можете
выбирать следующие координаты:
С помощью MOD-функции Индикация положения 1 выбираете
индикацию положения в индикации статуса.
С помощью MOD-функции Индикация положения 2 выбираете
индикацию положения в дополнительной индикации статуса.
Функция Индикация
Заданное положение; заданное ЧПУ
актуальное значение
SOLL (ЗАДАННОЕ)
Фактическое положение, положение
инструмента в данный момент
IST (ФАКТ)
Исходное положение; фактическое
положение относительно точки отсчёта
(нулевой точки) станка
REF
Остаточный промежуток к
программированому положению: разница
между фактическим и целевым
положением
RESTW
Ошибка запаздывания; разница между
заданным и фактическим положением
SCHPF
Отклонение измеряющей импульсной
системы
AUSL.
Пути перемещения, которые выполнялись
с помощью функции Суперпозиция
маховичка (M118)
(Только индикация положения 2)
M118
