12.8 Представление
обрабатываемой детали в
рабочем постранстве
Применение
В режиме работы Тест программы можете проверить положение
загатовки в рабочем пространстве станка и активировать
контроль рабочего пространства в режиме работы Тест
программы: Нажмите для этого Softkey ЗАГАТОВКА В
РАБ.ПРОСТРАН.
ЧПУ изображает прямоугольный параллелепипед для указания
рабочего пространства, размеры которого стоят в окне “Диапазон
перемещения”. Замеры для рабочего пространства ЧПУ берёт из
параметров станка для активного диапазона перемещения. Так
как диапазон перемещения опеределён в эталонной системе
станка, нулевая точка (отсчётная) параллелепипеда
соответствует нулевой точке станка. Положение нулевой точки
станка в параллелепипеде можете высветить нажатием
программируемой клавиши M91 (2-я линейка программируемых
клавишей).

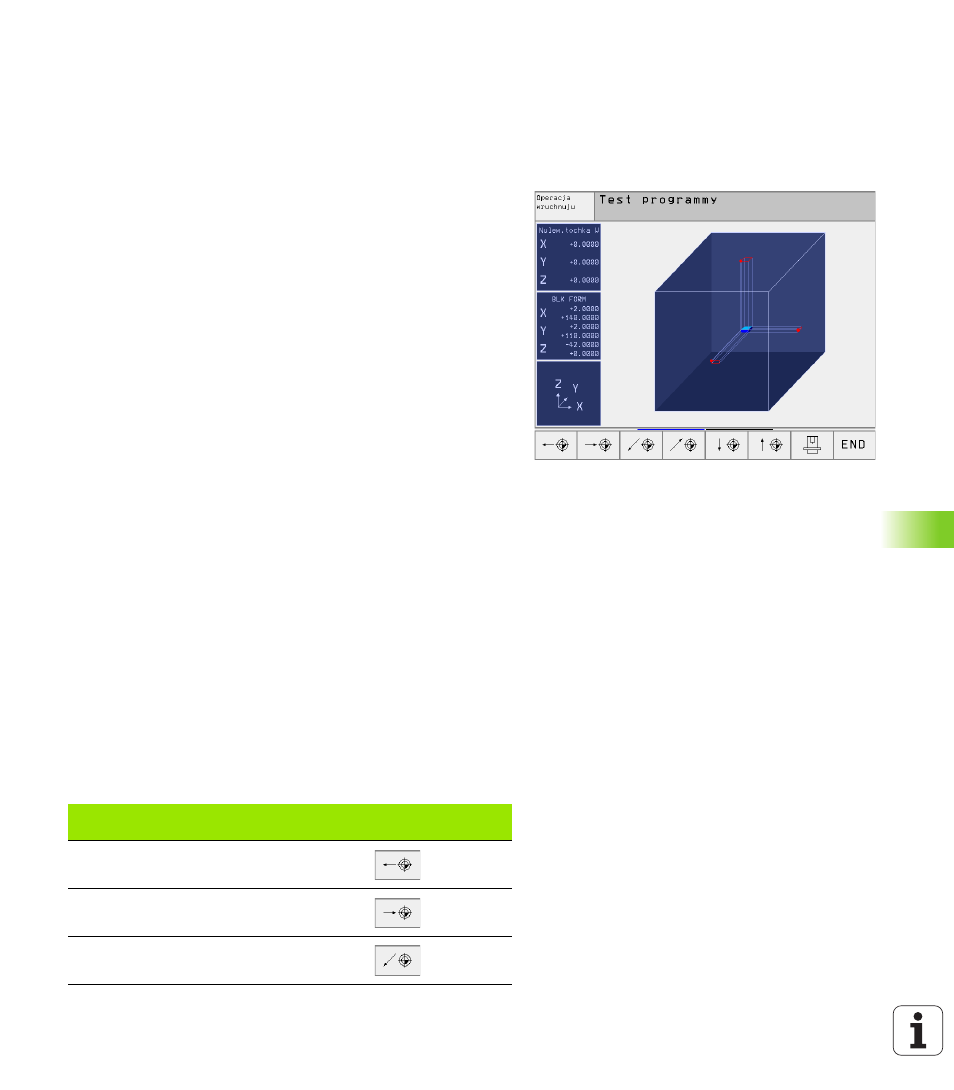

Другой параллелепипед () изображает обрабатваемую деталь,
размеры которой () ЧПУ берёт из дефиниции обрабатываемой
детали избранной программы. Параллелепипед детали
определяет систему координат ввода, которой нулевая точка
лежит внутри параллелепипеда. Положение нулевой точки в
параллелепипеде можете высветить, нажимая программируемую
клавишу “Указать нулевую точку детали” (2-я линейка
программируемых клавишей).
Где находится обрабатываемая деталь в рабочем пространстве,
не играет как правило значительной роли для теста программы.
Если однако поводятся тесты программ, содержащий движения
перемещения с M91 или M92, Вы должны так переместить
“графически” загатовку, чтобы не выступили повреждения
контура. Используйте для этой цели приведённые в таблицы
справа программируемые клавиши.
Кроме того Вы можете также активировать контроль рабочего
пространства для режима работы Тест программы, чтобы
провести тест программы с актуальной точкой отнесения
(опорной точкой) и активным диапазоном перемещения (смотри
последующую таблицу, последняя строка)
Функция
Программируемая
клавиша (Softkey)
Загатовку переместить налево
Загатовку переместить направо
Загатовку переместить вперёд
