HEIDENHAIN TNC 426, TNC 430 163
6.6
Движ
ение
по
траект
о
рии
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С

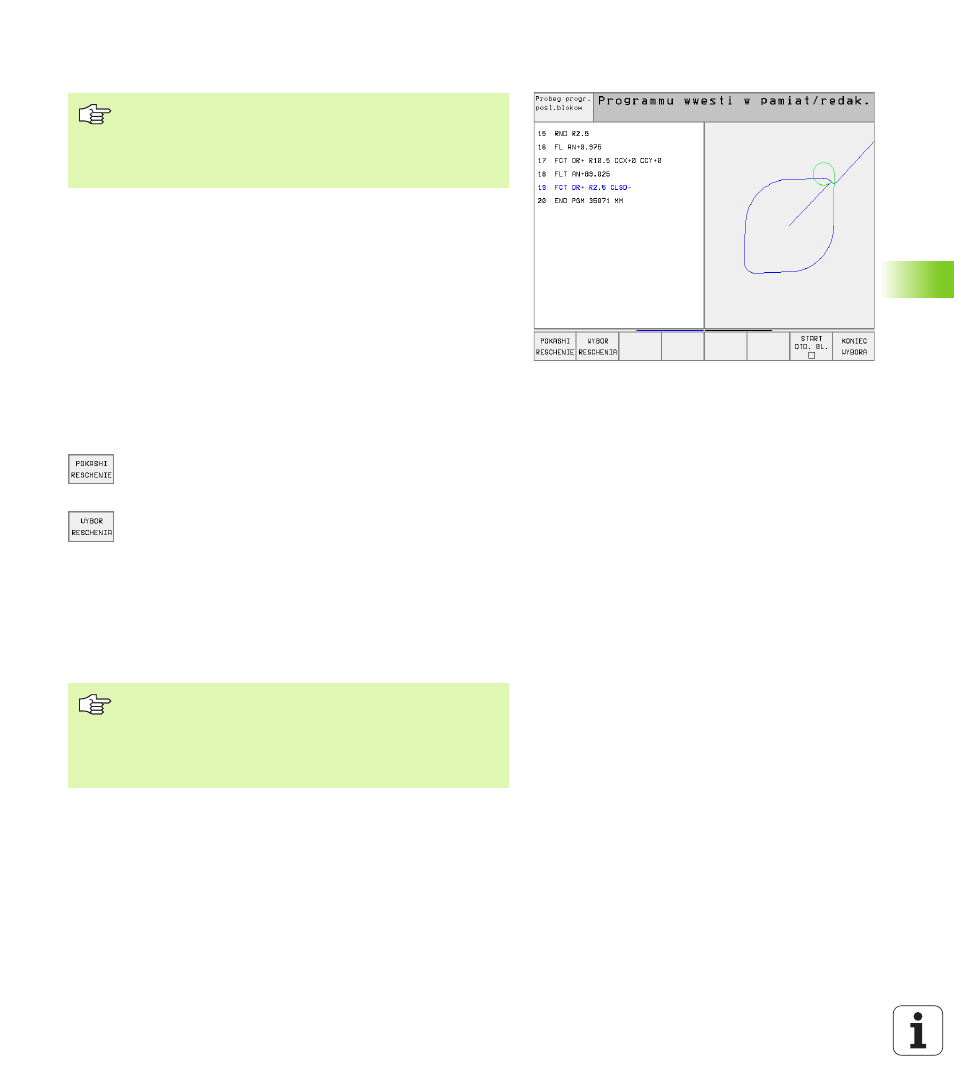

K Графика СК-программирования
Неполные данные о координатах не позволяют иногда на
однозначное определение контура загатовки. В этом случае УЧПУ
показывает разные решения в окне СК-графики и Вы выбираете
подходящее. СК-графика изображает контур загатовки
разноцветно:
Если данные ведут к нескольким решениям и контур
изображается зелёным цветом, то выбираете правильный контур
следующим образом:
U U U U Так часто нажимать Softkey ПОКАЖИ РЕШЕНИЕ ,
пока эелемент контура появится в правильном
виде
U U U U Указанный элемент контур соответствует чертежу:
с помощью Softkey ВЫБОР РЕШЕНИЯ
определить
Изображённые зелёным цветом элементы контура Вы должны по
возможности рано с ВЫБОР РЕШЕНИЯ установить, чтобы
ограничить многозначность для последующих элементов контура.
Если не хотите ещё назначать зелёным цветом изображонного
контура, то нажмите Softkey ОКОНЧИТЬ ВЫБОР , чтобы
продолжать СК-диалог.
Для использования графики при СК-
программировании, выбираете распределение экрана
ПРОГРАММА + ГРАФИКА (смотри “Прогон программы
согласно последовательности блоков и пробег
программы отдельными блоками”, страница 8)
белый Элемент контура однозначно определён
зелёный Введённые данные допускают несколько решений;
Вы выбираете правильное
красный Введённые данные не определяют ещё достаточно
контура; Вы должны ввести больше данных
Производитель Вашего станка может установить
другие краски для изображения СК-графики.
ЧУ-предложения из программы, вызываемой с
помощью PGM CALL, УЧПУ представляет другим
цветом.
