188 7 Программирование: дополнительные функции
7.4
Д
о
по
лнительные
фу
н
кц
и
и
для
пов
едения
на
траект
ории
Включить определённую окружность
закругления между прямыми отрезками: M112
M112
Совместимость
Из причин совместимости функция M112 остаётся дальше в
распоряжении. Чтобы установить значение допуска при быстром
фрезеровании контура, фирма HEIDENHAIN рекомендует однако
применение цикла ДОПУСК, смотри “Специальные циклы”,
страница 348

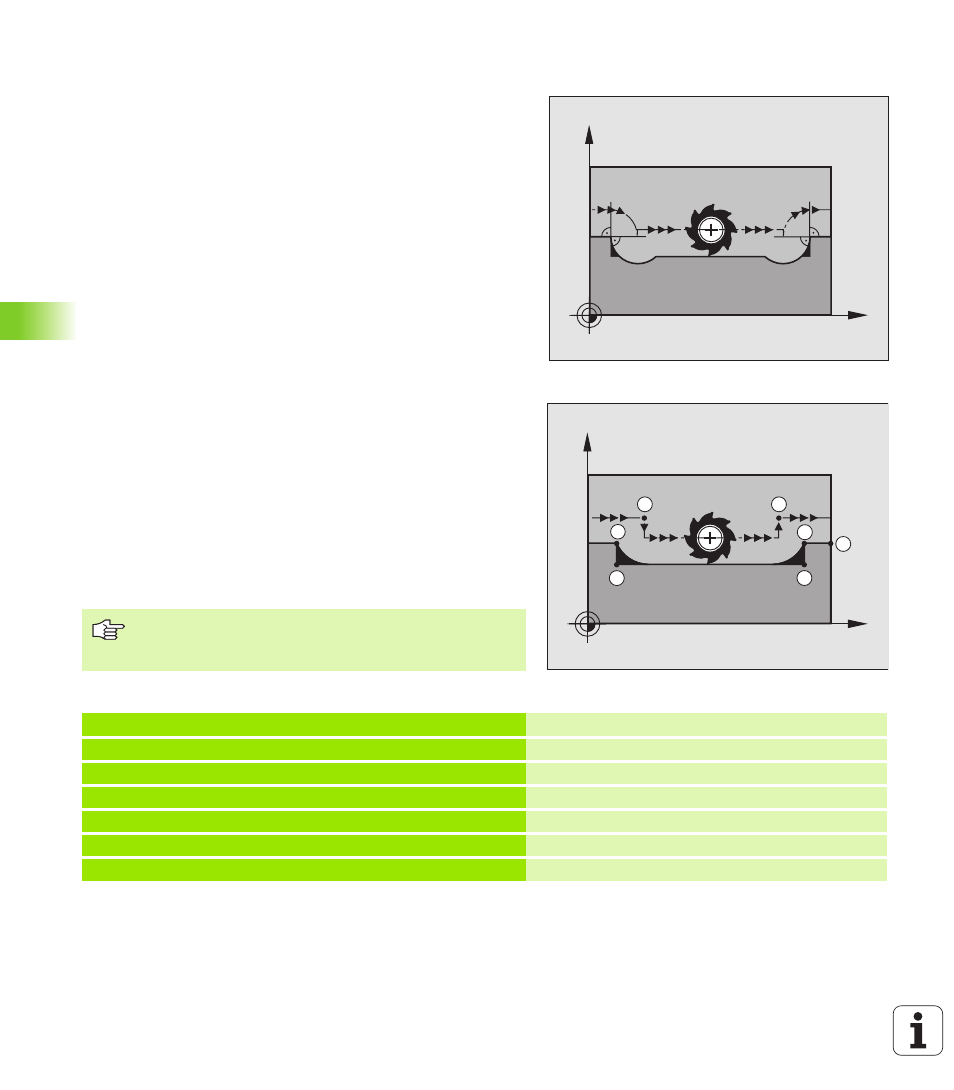

Обработка небольших ступеней контура: M97
Стандартное поведение
Стандартное поведение УЧПУ включает на наружном углу
переходную окружность. При очень малых ступеньках контра
инструмент повреждил бы контур из-за этого.
УЧПУ прерывает в таких местах прогон программы и выдаёт
сообщение об ошибках “Радиус инструмента слишком большой ”.
Поведение с M97
УЧПУ установливает точку пересечения траекторий для
элементов контура –как в случае внутренних углов – и
перемещает инструмент над этой точкой.
Программируете M97 в этом предложении, в котором
установлена точка внешнего угла.
Действие
M97 действует только в предложении программы, в котором M97
программировалось.
ЧУ-записи в качестве примера
Угол контура не обрабатывается с M97 полностью.
Возможно что Вы должны дополнительно обработать
этот угол с помощью небольшого инструмента.
X
Y
X
Y
S
16
17
15 14
13
S
5 TOOL DEF L ... R+20 Большой радиус инструмента
...
13 L X ... Y ... R.. F .. M97
Наезд точки контура 13
14 L IY–0,5 .... R .. F.. Обработка небольшой ступени контура 13 и 14
15 L IX+100 ... Наезд точки контура 15
16 L IY+0,5 ... R .. F.. M97 Обработка небольшой ступени контура 15 и 16
17 L X .. Y ... Наезд точки контура 17
