HEIDENHAIN TNC 426, TNC 430

111

5.3

Коррекция

инстр

умента

5.3 Коррекция инструмента

Введение

УЧПУ корригирует траекторию инструмента на значение

коррекции для длины инструмента по оси шпинделя и на значение

радиуса инструмента на плоскости обработки.

Если составляете программу обработки непосредственно в

УЧПУ, то коррекция радиуса инструмента действует только на

плоскости обработки. УЧПУ учитывет при этом вплоть до пяти

осей, включая оси вращения.

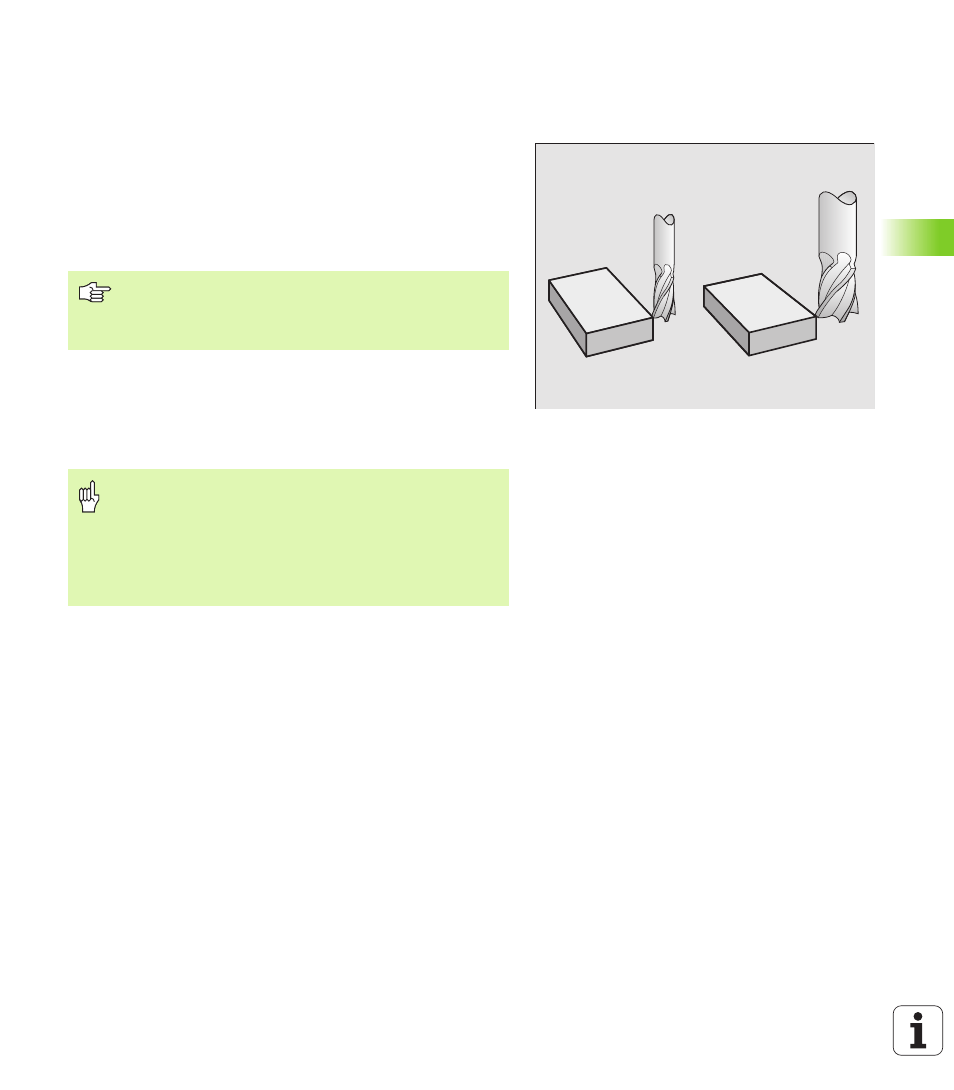

Коррекция длины инструмента

Коррекция инструмента для длины действует, как только

вызываете инструмент и перемещаете его по оси шпинделя. Она

отнимается, как только вызывается инструмент длиной L=0.

При коррекции длины учитываются так значения дельта из TOOL

CALL-записи как и из таблицы инструментов.

Значение коррекции = L + DL

TOOL CALL

+ DL

TAB

с

Если САПР составляет предложения программы с

векторами нормали поверхности, то УЧПУ может

провести трёхмерную коррекцию инструмента, смотри

“Трёхмерная коррекция инструмента”, страница 115.

Если отнимаете коррекцию длины с положительным

значением с TOOL CALL 0, то сокращается

расстояние инструмента от загатовки.

После вызова иструмента с помощью TOOL CALL

изменяется программированная путь инструмента по

оси шпинделя на разницу длины между старым и

новым инструментом.

L:

Длина инструмента L из TOOL DEF-записи

или таблицы инструментов

DL

TOOL CALL

:

Припуск DL для длины из TOOL CALL-записи

(не учитывается в индикации положения)

DL

TAB

:

Припуск DL для длины из таблицы

инструментов
