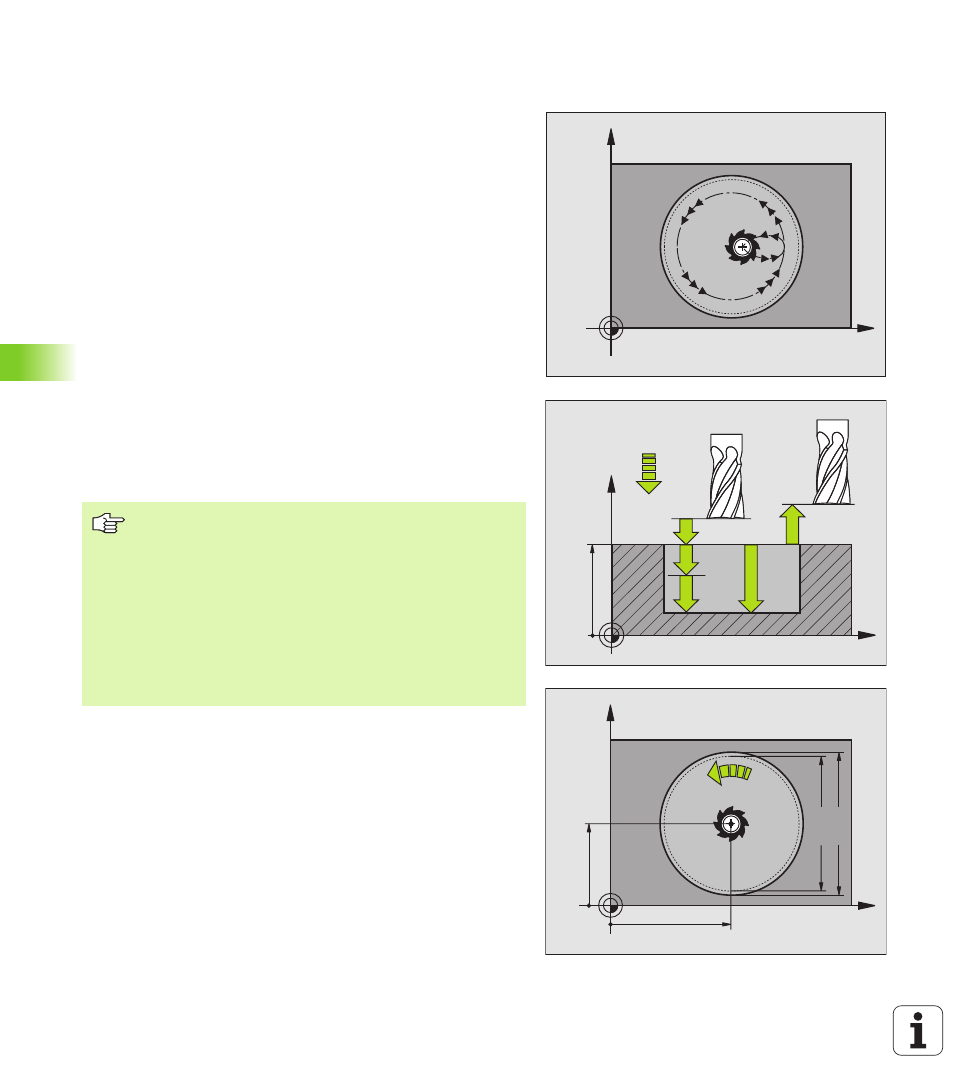

ЧИСТОВАЯ ОБРАБОТКА КРУГЛОВО
КАРМАНА (цикл 214)
1 УЧПУ перемещает инструмент автоматически по оси
шпинделя на безопасное расстояние или – если введено – на
2-ое безопасное расстояние и затем в центр кармана
2 Из центра кармана инструмент перемещается на плоскости
обработки в точку старта обработки. УЧПУ учитывает для
расчётов точки старта диаметр обрабатываемой детали и
радиус инструмента. Если вводите диаметр обрабатываемой
детали с 0, то УЧПУ врезает в центр кармана
3 Если инструмент находится на 2-ом безопасном расстоянии,
УЧПУ перемещается на ускоренном ходу FMAX на безопасное
расстояние и оттуда с подачей подвода на глубину на первую
глубину подвода
4 Затем инструмент перемещается тангенциально к готовой
части контура и фрезерует попутно виток
5 Потом инструмент перемещается назад тангенциально от
контура к точке старта на плоскости обработки
6 Эта операция (3 до 5) повторяется, пока будет достигнута
программированная глубина
7 В конце цикла УЧПУ перемещает инструмент с FMAX на
безопасное расстояние или – если введено – на
2. 2-ое безопасное расстояние и затем в центр кармана
(конечное положение = положение старта)
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q222
Q217
Q216
Q207
Q223
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент автоматически
по оси инструмнтов и на плоскости обработки.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет цикла.
Если хотите выполнить чистовую обработку в полном
материале, то используйте фрезу с режущим по
середине торцовым зубом (DIN/ДИН 844) и введите
небольшое значение подачи врезания на глубину.
