350 8 Программирование: циклы
8.9
Специальные
цик
лы

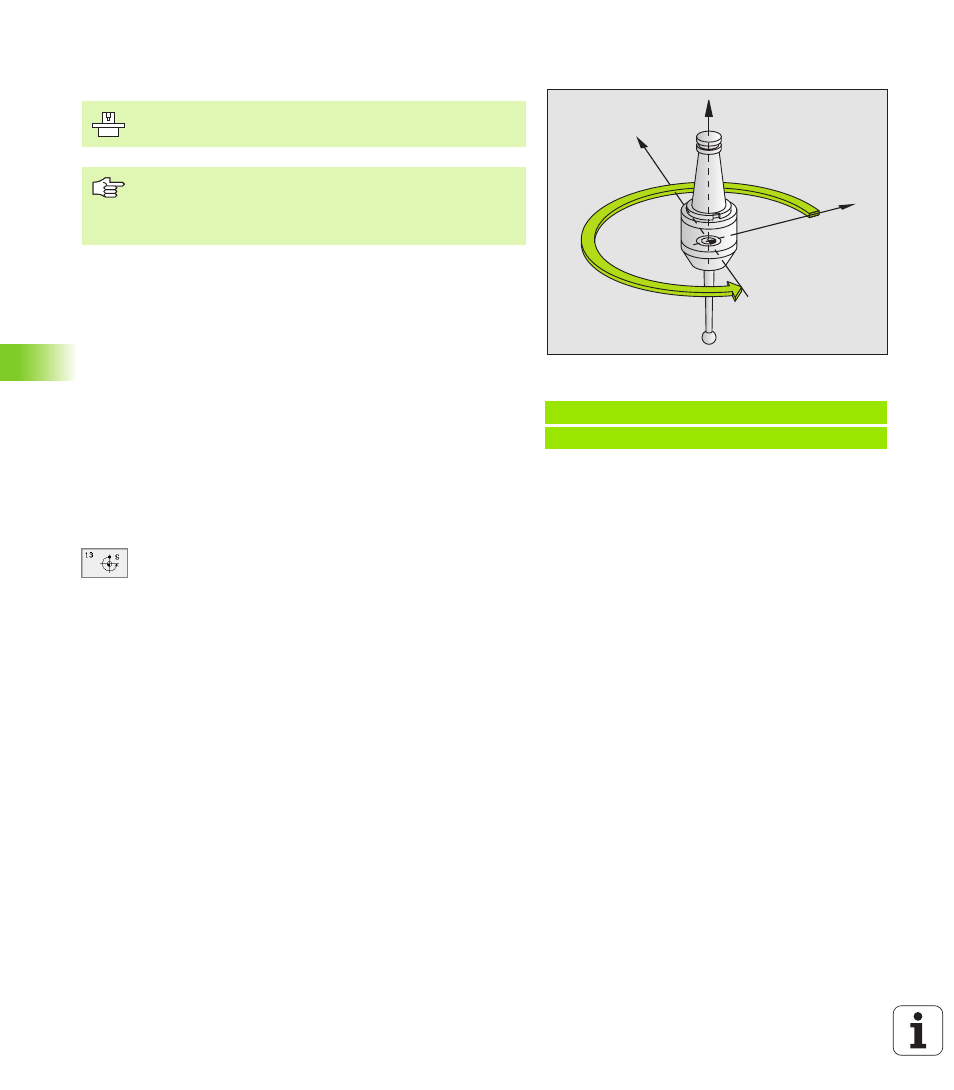

ОРИЕНТАЦИЯ ШПИНДЕЛЯ (цикл 13)
УЧПУ может управлять главным шпиндельём станка и
поворочивать его в определённое углом положение.
Ориентация шпинделя требуется нпр.
n в случае систем смены инструмента с определённым
положением смены для инструмента
n для установливания окна передачи и приёма 3D-импульсных
систем с инфракрасной передачей
Действие
Определённое в цикле положение угла УЧПУ позиционирует
путём программирования M19 или M20 (зависит от станка).
Если программируете M19, или M20, без определения заранее
цикла 13, то УЧПУ позиционирует главный шпиндель на значение
угла, определённое в параметре станка (смотри инструкцию
станка).
U U U U Угол ориентации: Угол относительно опорной оси
угла рабочей поверхности ввести
Пределы ввода: 0 до 360°
Точность ввода: 0,1°
Пример: ЧУ-предложения
93 CYCL DEF 13.0 ОРИЕНТАЦИЯ
94 CYCL DEF 13.1 УГОЛ 180
X
Y
Z Станок и УЧПУ должны быть подготовлены
производителем станков.
В циклах обработки 202, 204 и 209 используется цикл
13. Обратите внимание в Вашей ЧУ-программе, что
иногда Вы должны программировать повторно цикл 13
просле одного из выше названых циклов обработки.
