Страница 326: 6 sl- цик лы
HEIDENHAIN TNC 426, TNC 430
299
8.6 SL-
цик
лы
U
U
U
U
Направление вращения? По часовой стрелке =
-1 Q9: Направление обработки для карманов
n
по часовой стрелке (Q9 = -1 встречная
обработка для карманов и островов)
n
против часовой стрелки (Q9 = +1 попутная
обработка для карманов и островов)
Можете проверить параметры обработки при прервании
программы и при необходимости их переписывать.

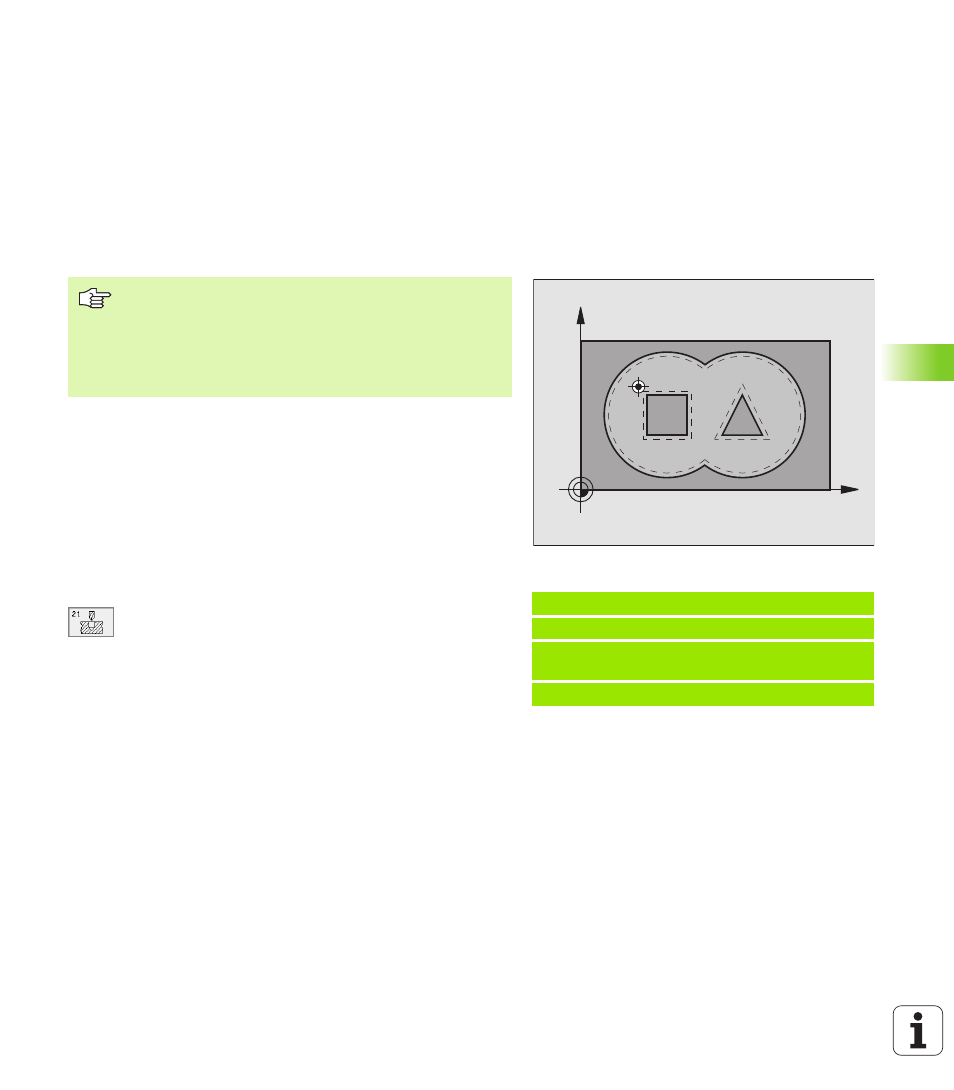

ПРЕДСВЕРЛЕНИЕ (цикл 21)
Прохождение цикла
Как цикл 1 Глубокое сверление, смотри “Циклы для сверления,
нарезания внутренней резьбы и фрезерования резьбы”, страница
Применение
Цикл 21 ПРЕДСВЕРЛЕНИЕ учитывает для пунктов врезания
припуск для читсовой обработки со стороны и припуск для
чистовой обработки на глубине, как и радиус протяжного
инструмента. Пункты врезания являются одновременно точками
старта для протягивания.
U
U
U
U
Глубина подвода Q10 (инкрементно): Размер, на
который инструмент каждый раз подводится (знак
числа при отрицательном направлении обработки
“–”)
U
U
U
U
Подача подвода на глубину Q11: Подача мм/
мин)
U
U
U
U
Номер инструмента протягивания Q13: Номер
инструмента протягивания
Пример: ЧУ-предложения
58 CYCL DEF 21.0 ПРЕДСВЕРЛЕНИЕ
Q10=+5 ;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ НА
ГЛУБИНУ
Q13=1 ;ИНСТРУМЕНТ ПРОТЯГИВАНИЯ
X
Y
УЧПУ не учитывает программированного в TOOL
CALL-предложении значения дельта DR для расчёта
точек врезания в материал.
При узкостях УЧПУ может в данном случае не
выполнить предсверления с помощью инструмента,
который больше чернового инструмента.
