302
8 Программирование: циклы
8.6 SL-
цик
лы

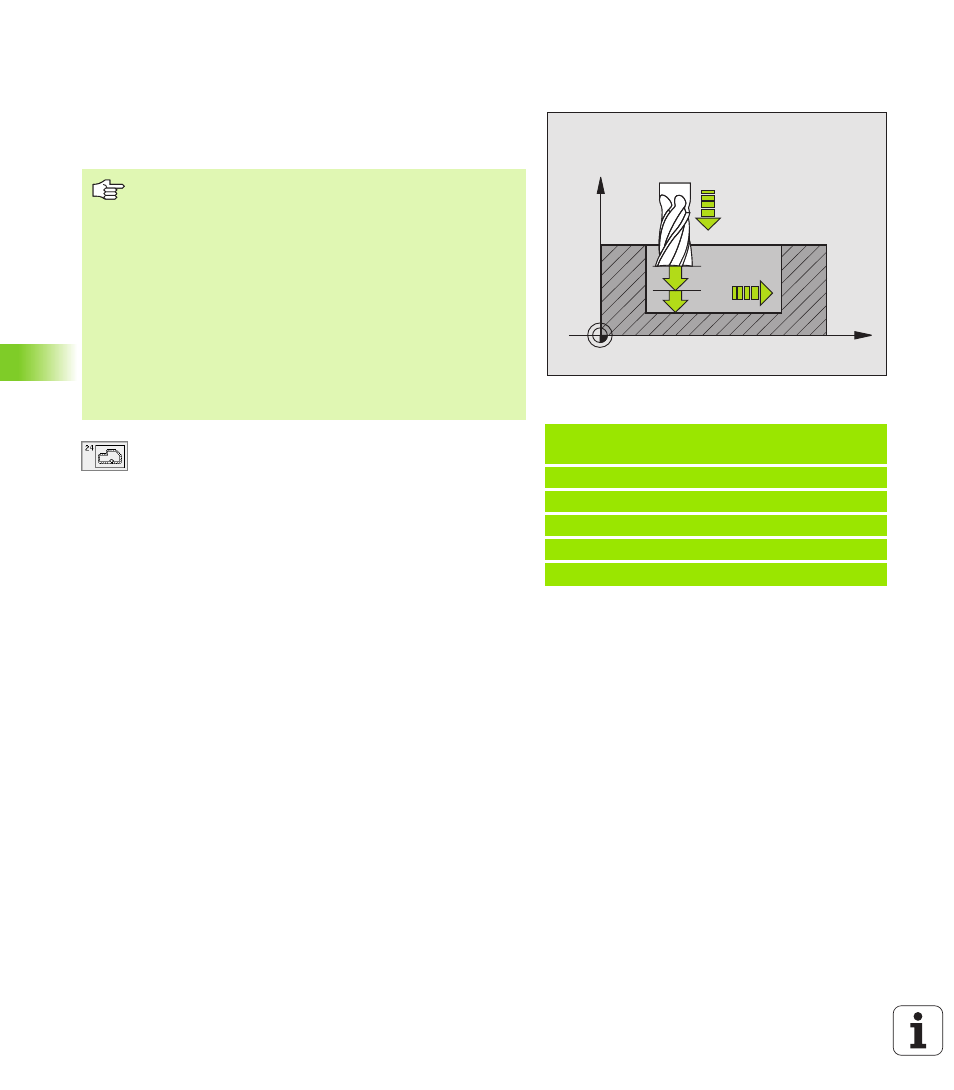

ЧИСТОВАЯ ОБРАБОТКА СО СТОРОНЫ
(цикл 24)
УЧПУ перемещает инструмент по круговой траектории
тангенциально к подконтурам. Каждый подконтур очищается
отдельно.
U
U
U
U
Направление вращения? По часовой стрелке =
-1 Q9:
Направление обработки:
+1:Направление обработки по часовой стрелке:
–1:Вращение по часовой стрелке
U
U
U
U
Глубина подвода Q10 (инкрементно): Размер, на
который каждый раз инструмент подводится.
U
U
U
U
Подача подвода на глубину Q11: Подача
погружения
U
U
U
U
Подача очистки Q12: Подача фрезерования
U
U
U
U
Припуск на чистовую обработку со стороны
Q14 (инкрементно): Припуск для многократной
чистовой обработки; остаток очищается, если
введите Q14 = 0
Пример: ЧУ-предложения
61 CYCL DEF 24.0 ЧИСТОВАЯ ОБРАБОТКА
СТОРОНА
Q9=+1 ;НАПРАВЛЕНИЕ ВРАМЕНИЯ
Q10=+5 ;ГЛУБИНА ПОДВОДА НА ВРЕЗАНИЕ
Q11=100 ;ПОДАЧА ПОДВОДА НА ВРЕЗАНИЕ
Q12=350 ;ПОДАЧА ПРОТЯГИВАНИЯ
Q14=+0 ;ПРИПУСК НА СТОРОНЕ
X
Z
Q11
Q12
Q10
Обратите внимание перед программированием
Сумма припуска на чистовую оброботку стороны (Q14)
и радиуса чистового инструмента должна быть
меньше суммы припуска на чистовую обработку
стороны (Q3,Zyklus 20) и радиуса протяжного
инструмента.
Если отрабатываете цикл 24 без выполнения
протягивания с циклом 22, действует указанный
вверху расчёт так же; радиус протяжного инструмента
имеет значение “0”.
УЧПУ самостоятельно установливает точку старта для
чистовой обработки. Точка старта зависит от
отношений места в кармане.
