Страница 322: Контур (цикл 14), Накладывающиеся контуры
HEIDENHAIN TNC 426, TNC 430
295
8.6 SL-
цик
лы
КОНТУР (цикл 14)
В цикле 14 КОНТУР приводите все подпрограммы, которые
должны переноситься в общий контур.
U
U
U
U
Номера меток для контура: Ввести все номера
меток отдельных подпрограмм, которые должны
накладыватся на контур. Потвердить каждый
номер с помощью клавиши ENT и окончить ввод с
помощью клавиши END.

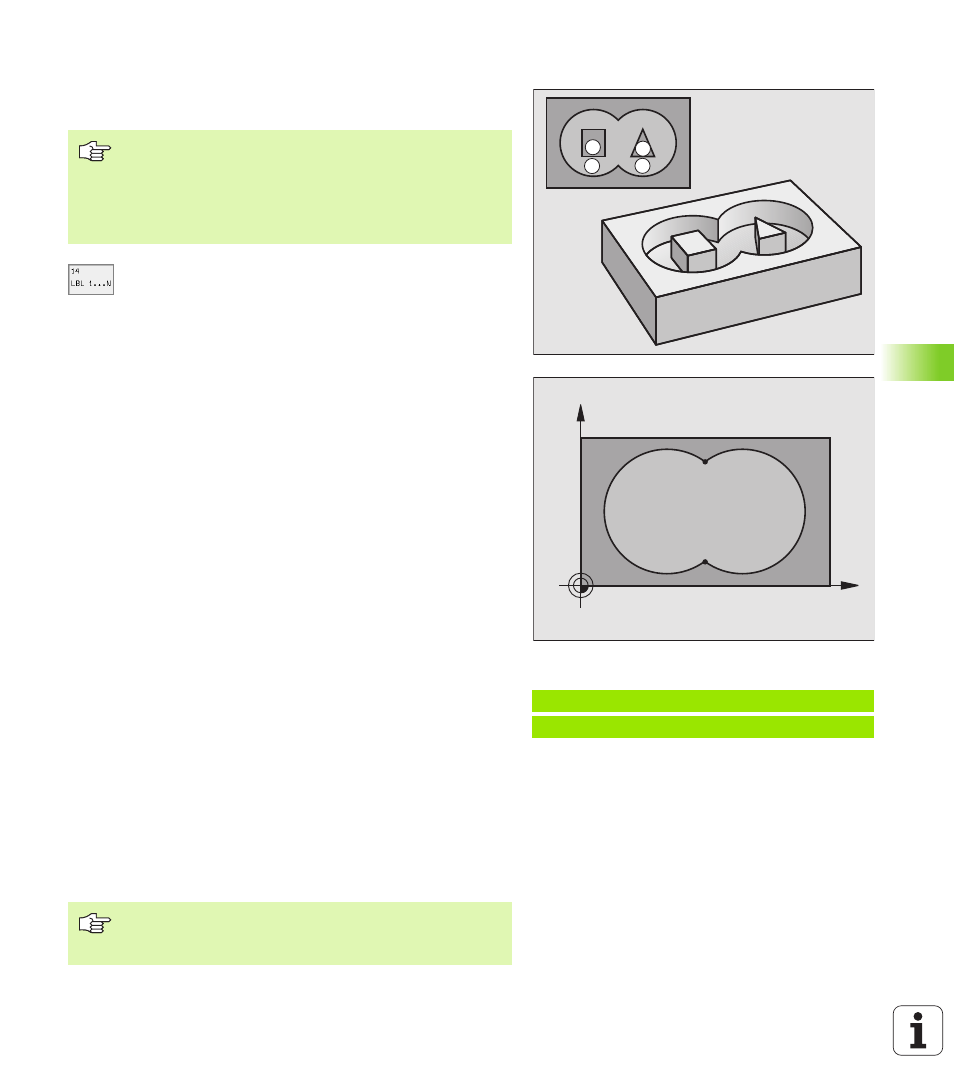

Накладывающиеся контуры
Карманы и острова можете накладывать друг на друга, образуя
новый контур. Таким образом можете поверхность кармана
увеличивать путём наложения другово кармана или уменьшать
размеры острова.
Подпрограммы: накладывающиеся карманы
Пример: ЧУ-предложения
12 CYCL DEF 14.0 КОНТУР
13 CYCL DEF 14.1 МЕТКА КОНТУРА 1 /2 /3 /4
A
C
D
B
X
Y
A
B
S
1
S
2
Обратите внимание перед программированием
Цикл 14 является DEF-активным, что означает, он
действует с его определения в программе.
В цикле 14 можете распечатывать максимально 12
подпрограмм (подконтуров).
В последующих примерах программирования
находятся подпрограммы контура, вызываемые в
главной программе циклом 14 КОНТУР.
