HEIDENHAIN TNC 426, TNC 430 309
8.6 SL-
цик
лы

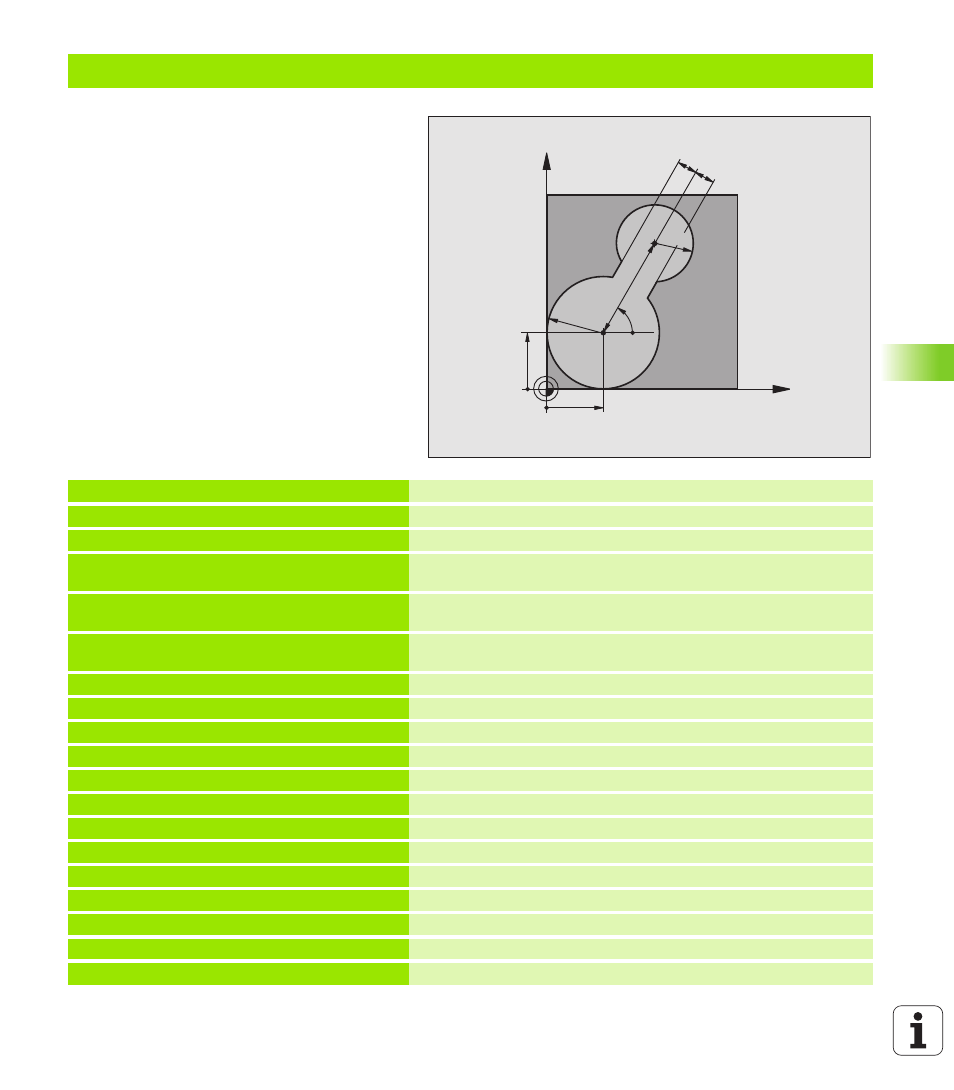

Пример: протягивание и вторичное протягивание кармана (выемки)
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
Дефиниция загатовки
3 TOOL DEF 1 L+0 R+15 Определение инструмента протяжной инструмент для
предварит.протягивания
4 TOOL DEF 2 L+0 R+7,5 Определение инструмента протяжной инструмент для
вторичного протягивания
5 TOOL CALL 1 Z S2500 Вызов инструмента протяжной инструмент для
предварительного протягивания
6 L Z+250 R0 F MAX Свободный ход инструмента
7 CYCL DEF 14.0 КОНТУР Определить подпрограмму контура
8 CYCL DEF 14.1 МЕТКА КОНТУРА (LABEL) 1
9 CYCL DEF 20.0 ДАННЫЕ КОНТУРА
Определить общие параметры обработки
Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1 ;НАЛОЖЕНИЕ ТРАЕКТОРИИ
Q3=+0 ;ПРИПУСК НА СТОРОНЕ
Q4=+0 ;ПРИПУСК ГЛУБИНА
Q5=+0 ;КООРД. ПОВЕРХНОСТИ
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0,1 ;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1 ;НАПРАВЛЕНИЕ ВРАМЕНИЯ
X
Y
30
30
R30
R20
60°
55
10
10
