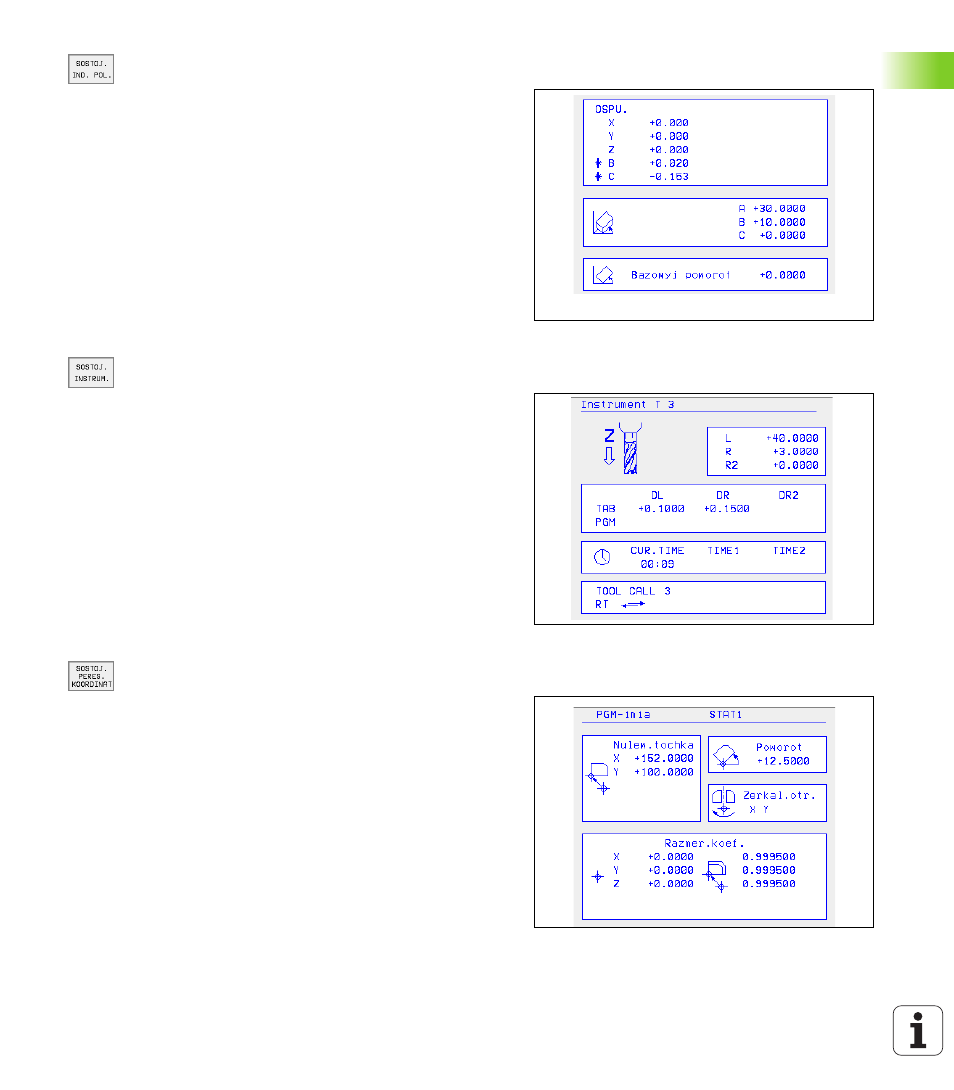

Положения и координаты
Информация об инструментах
Пересчёт координат
Смотри “Циклы для пересчёта координат” на странице 329.
2
4
1
3
1
Индикация положения
2
Вид индикации положения, нпр. Факт-положение
3
Угол наклона для плоскости обработки
4
Угол базового поворота
3
5
1
2
4
6
1
n
Индикация T: номер инструмента имя инструмента
n
Индикация RT: номер и имя однотипного ииструмента
2
Ось инструмента
3
Длина и радиусы инструмента
4
Припуски (значения дельта) из TOOL CALL (PGM) и из
таблицы инструментов (TAB)
5
Стойкость, максимальная стойкость (TIME 1) и максимальная
стойкость при TOOL CALL (TIME 2)
6
Индикация активного инструмента и (следующего) запасного
инструмента
5
6
4
1
2
3
1
Имя главной программы
2
Активное перемещение нулевой точки (цикл 7)
3
Активный угол поворота (цикл 10)
4
Симметричные оси (цикл 8)
5
Активный размерный коэфицент / размерные коэфиценты
(циклы 11 / 26)
6
Центр центрического растяжения
