HEIDENHAIN TNC 426, TNC 430
145
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

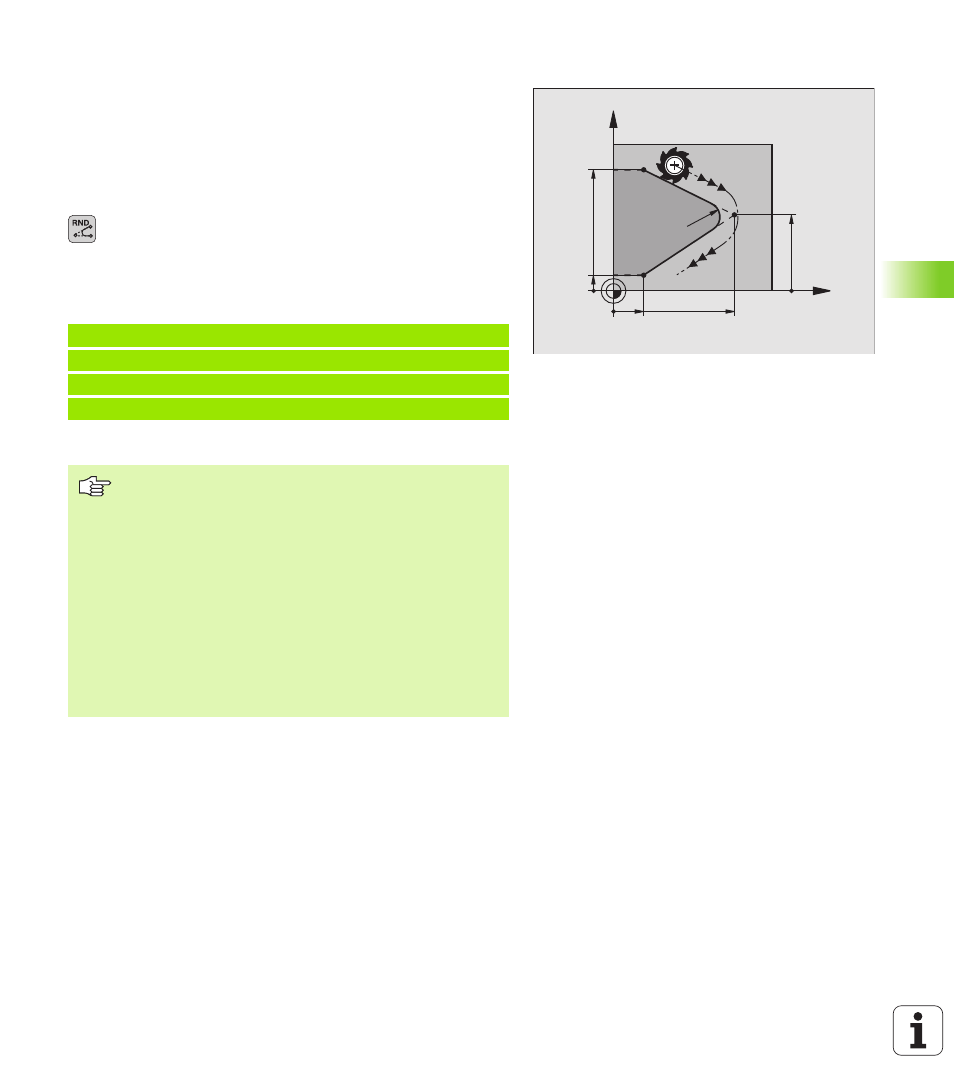

Скругление углов RND
Функция RND закругляет углы контура.
Инструмент перемещается по круговой траектории,
примыкающей тангенциально так к предыдущему как и
последующему элементу контура.
Окружность закругления должно выполняться с помощью
вызванного инструмента.
U
U
U
U
радиус закругления: радиус дуги окружности
Если требуется:
U
U
U
U
подача F (воздействует только в RND-
предложении)
ЧУ-записи в качестве примера
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Предыдущий и последующий элемент контура должен
содержать обе координаты плоскости, на которой
производится скругление углов. Если обрабатываете
контур без коррекции радиуса инструмента, то Вы
должны программировать обе координаты плоскости
обработки.
Угловая точка не наезжается.
Программированная в RND-записи подача действует
только в этой RND-записи. Потом действует снова
программированная перед RND-записью подача.
RND-запись можно использовать также для мягково
подвода к контуру, если не должны применяться
APPR-функции.
X
Y
40
40
R5
5
10
25
