HEIDENHAIN TNC 426, TNC 430
311
8.6 SL-
цик
лы

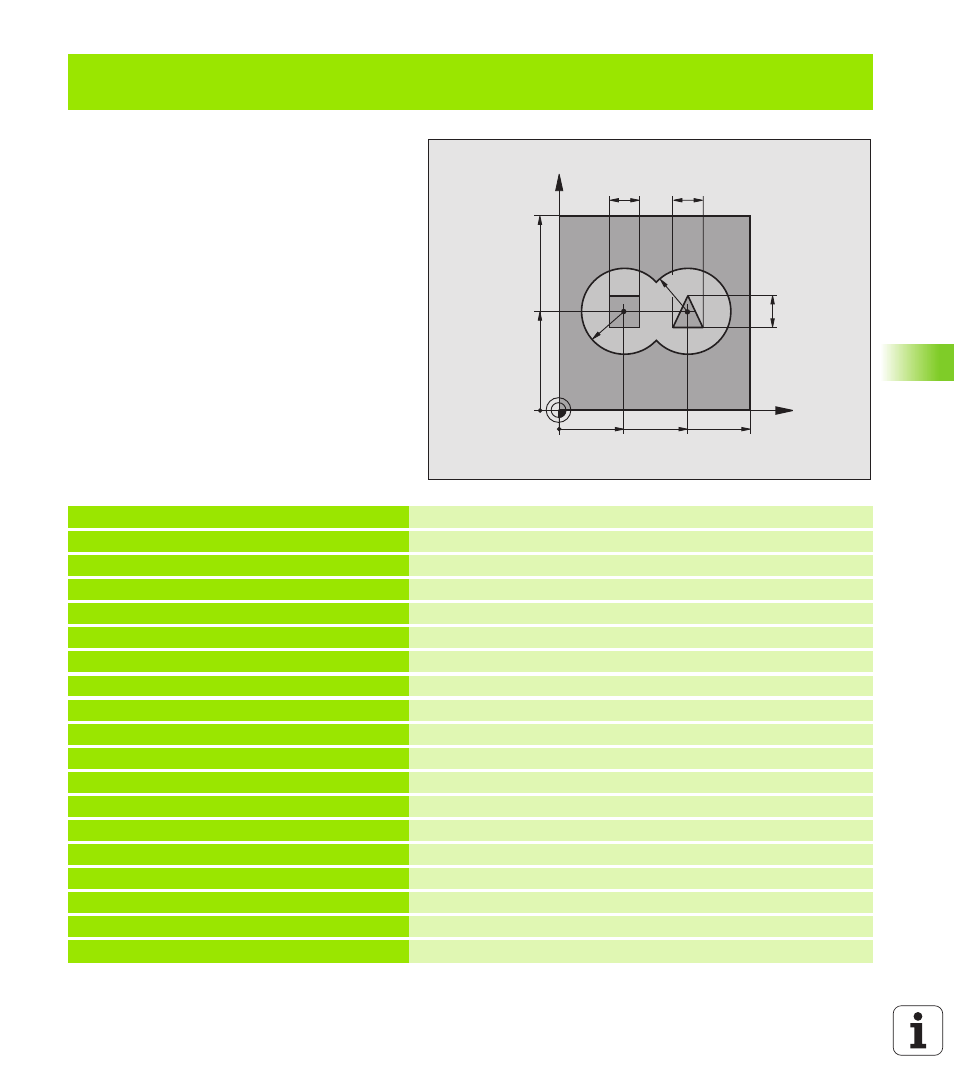

Пример: предсверление, черновая и чистовая обработка накладывающихся на
себя контуров
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Дефиниция загатовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
Определение инструмента сверло
4 TOOL DEF 2 L+0 R+6
Дефиниция инструмента черновая/чистовая обработка
5 TOOL CALL 1 Z S2500
Вызов инструмента сверло
6 L Z+250 R0 F MAX
Свободный ход инструмента
7 CYCL DEF 14.0 КОНТУР
Определить подпрограммы контура
8 CYCL DEF 14.1 МЕТКА КОНТУРА 1 /2 /3 /4
9 CYCL DEF 20.0 ДАННЫЕ КОНТУРА
Определить общие параметры обработки
Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1 ;НАЛОЖЕНИЕ ТРАЕКТОРИИ
Q3=+0,5 ;ПРИПУСК НА СТОРОНЕ
Q4=+0,5 ;ПРИПУСК НА ГЛУБИНЕ
Q5=+0 ;КООРД. ПОВЕРХНОСТИ
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0,1 ;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1 ;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
X
Y
35
50
100
100
16
16
R25
65
16
R25
