HEIDENHAIN TNC 426, TNC 430
481
13.2
Об
л
о
ж
ение
ра
зъ
ём
ов
и
со
единительный
кабель
для
интерф
ейсов
д
анных
Интерфейс V.11/RS-422
К V.11-интерфейсу подключаются только устройства других
производителей.

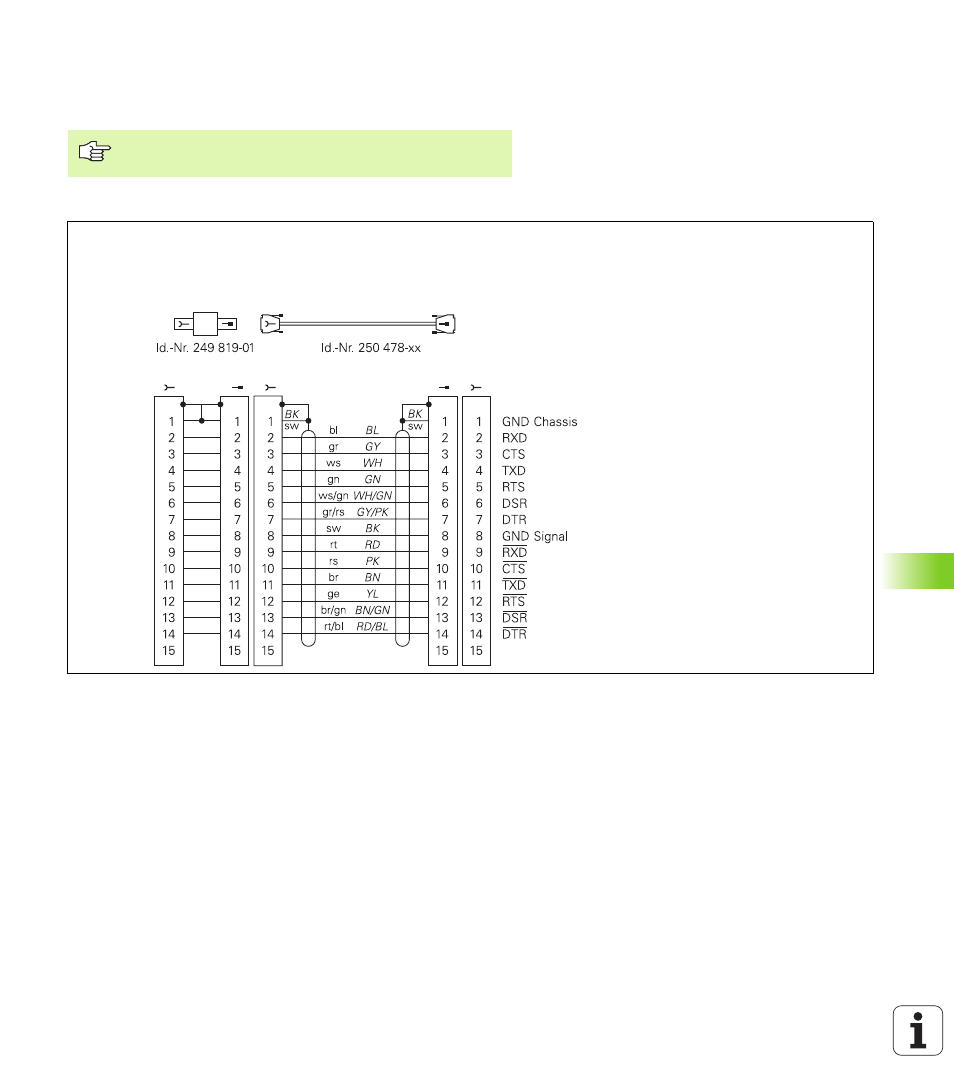

Разводки контактов блока логики ЧПУ (X22) и блока
адаптера идентичные.
Внешнее
Устройство
V.24-адаптер-
блок
HEIDENHAIN
Соединяющий кабель
макс. 1000 м
X22
TNC
