HEIDENHAIN TNC 426, TNC 430
335
8.8
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

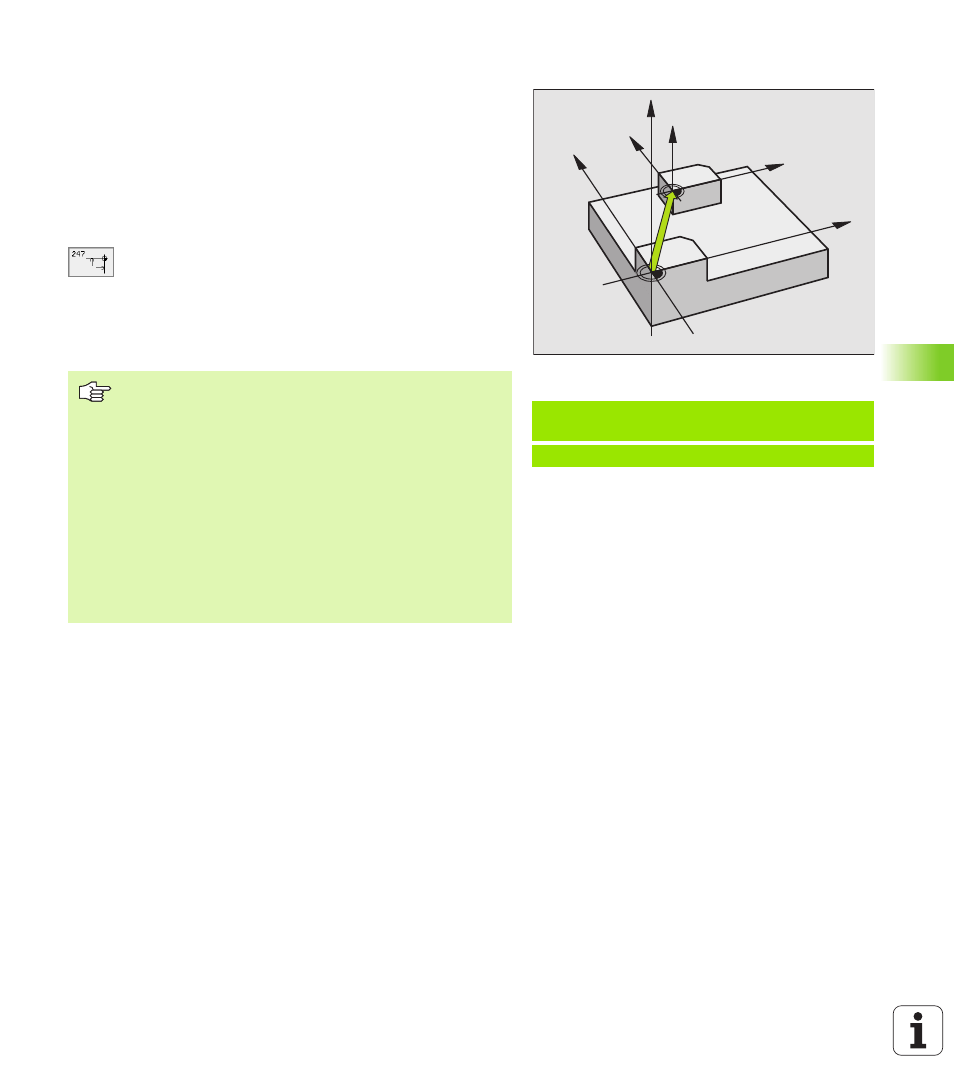

УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ (цикл 247)
С помощью цикла УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ можете в
активировать нулевую точку, определённую в таблицы нулевых
точек, в качестве новой опорной точки.
Действие
После дефиниции цикла УСТАНОВЛЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводы координат и перемещения нулевых точек (абсолютные и
инкрементные) относятся к новой опорной точке. Установливание
опорных точек в случае оси вращения также допускается.
U
U
U
U
Новая опорная точка?: Указать номер опорной
точки в таблицы нулевых точек
Сброс
Установленную в последнюю очередь в режиме работы Ручное
управление опорную точку активируете снова вводя
дополнительную функцию M104.
Пример: ЧУ-предложения
13 CYCL DEF 247 УСТАНОВЛЕНИЕ
ОПОРНОЙ ТОЧКИ
Q339=4 ;НОМЕР ОПОРНОЙ ТОЧКИ
Z
Z
X
X
Y
Y
УЧПУ установливает опорную точку только на этих
осях, которые являются активными в таблицы нулевых
точек. Не имеющаяся в УЧПУ, но высвечиваемая в
таблицы нулевых точек как графа ось производит
сообщение об ошибках.
Цикл 247 интерпретирует сохраняемые в таблицы
нулевых точек значения всегда как координаты,
относящиеся к нулевой точке станка. Параметр станка
7475 не имеет на это никакого влияния.
Если используете цикл 247, не можете войти в
программу с помощью функции прогон предложений
вперёд.
В режиме работы PGM-тест цикл 247 не действует.
