Страница 325: 6 sl- цик лы
298
8 Программирование: циклы
8.6 SL-
цик
лы

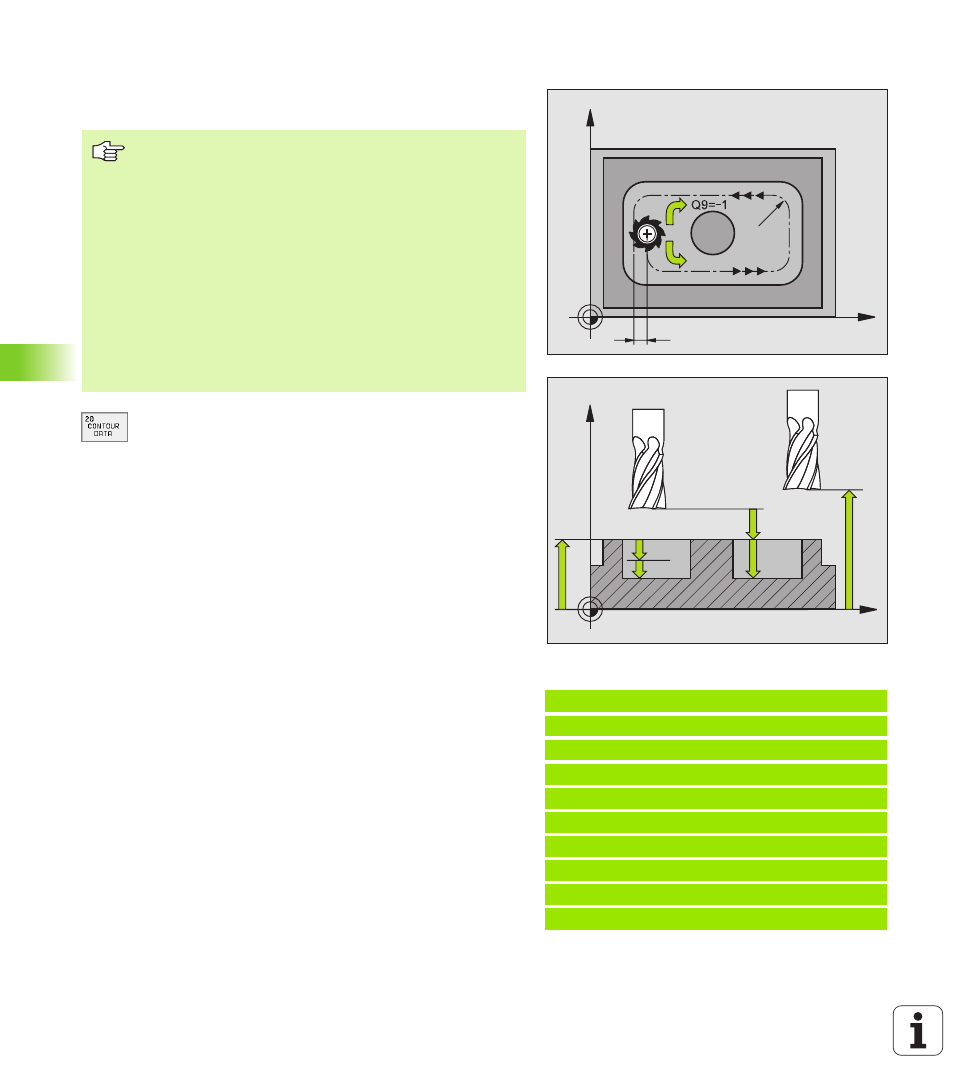

ДАННЫЕ КОНТУРА (цикл 20)
В цикле 20 вводите информацию об обработке для подпрограмм
с подконтурами.
U
U
U
U
Глубина фрезерования Q1 (инкрементно):
Расстояние поверхности детали – дна кармана.
U
U
U
U
Наложение траектории коэфицент Q2: Q2 x
радиус детали дает подвод со стороны k.
U
U
U
U
Припуск на чистовую обработку со стороны Q3
(инкрементно): Припуск на чистовую обработку на
плоскости обработки.
U
U
U
U
Припуск на чистовую обработку на глубине Q4
(инкрементно): Припуск на чистовую обработку на
глубине.
U
U
U
U
Kоордината поверхности детали Q5
(абсолютно): Абсолютная координата
поверхности загатовки
U
U
U
U
Безопасное расстояние Q6 (инкрементно):
Расстояние между торцовой стороной
инструмента и поверхностью детали
U
U
U
U
Безопасная высота Q7: (абсолютно):
Абсолютная высота, на которой не может
произойти столкновение с загатовкой (для
промежуточного позиционирования и возврата в
конце цикла)
U
U
U
U
Внутренний радиус закругления Q8: Радиус
закругленя на внутренних “углах”; заданное
значение относится к траектории центра
инструмента
Пример: ЧУ-предложения
57 CYCL DEF 20.0 ДАННЫЕ КОНТУРА
Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1 ;НАЛОЖЕНИЕ ТРАЕКТОРИИ
Q3=+0.2 ;ПРИПУСК НА СТОРОНЕ
Q4=+0.1 ;ПРИПУСК НА ГЛУБИНЕ
Q5=+30 ;;КООРД. ПОВЕРХНОСТИ
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+80 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.5 ;РАДИУС ЗАКРУГЛЕНИЯ
Q9=+1 ;НАПРАВЛЕНИЕ ВРАМЕНИЯ
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Обратите внимание перед программированием
Цикл 20 является DEF-активным, что означает, он
действует с его определения в программе обработки.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет соответственного
цикла.
Указанная в цикле 20 информация о обработке
действует для циклов от 21 до 24.
Если применяете SL-цикли в программах с Q-
параметрами, то Вам нельзя использовать
параметров от Q1 до Q19 в качестве параметров
программы.
