HEIDENHAIN TNC 426, TNC 430 263
8.3
Цик
лы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

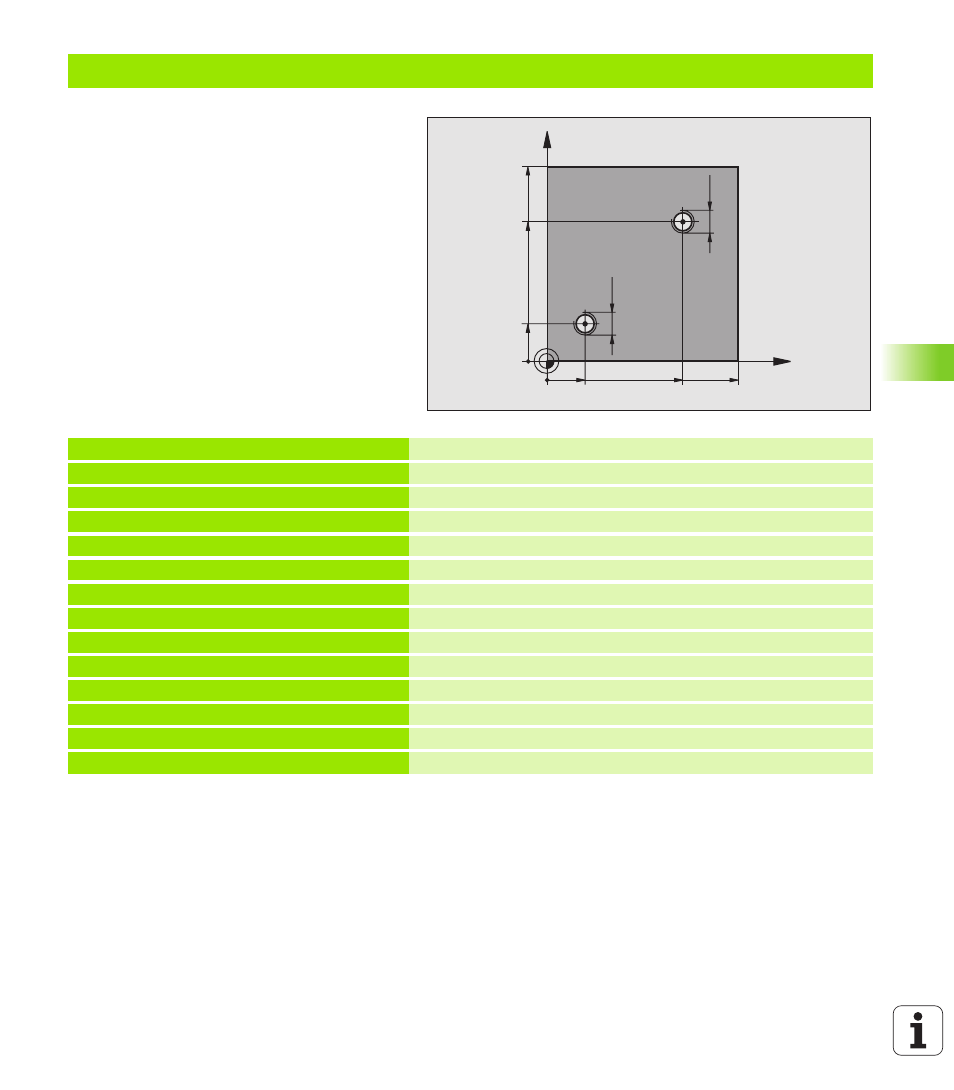

Пример: циклы сверления
Прогон программы
n Программирование цикла сверления в
главной программе
n Программирование обработки в
подпрограмме, смотри “Подпрограммы”,
страница 355
0 BEGIN PGM C18 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Дефиниция загатовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
Определение инструмента
4 TOOL CALL 1 Z S100 Вызов инструмента
5 L Z+250 R0 F MAX Свободный ход инструмента
6 CYCL DEF 18.0 РЕЗЬБОНАРЕЗАНИЕ Дефиниция цикла Резьбонарезание
7 CYCL DEF 18,1 ГЛУБИНА +30
8 CYCL DEF 18.2 ШАГ -1,75
9 L X+20 Y+20 R0 F MAX
Наезд отверстия 1
10 CALL LBL 1 Вызов подпрограммы 1
11 L X+70 Y+70 R0 F MAX Наезд отверстия 2
12 CALL LBL 1 Вызов подпрограммы 1
13 L Z+250 R0 F MAX M2 Свободный ход инструмента, конец главной программы
X
Y
20
20
100
100
70
70
M12
M12
