HEIDENHAIN TNC 426, TNC 430
191
7.4
Д
о
по
лнительные
фу
н
кц
и
и
для
пов
едения
на
траект
ории
Скорость подачи при дугах окружности: M109/
M110/M111
Стандартное поведение
УЧПУ относит программированную скорость подачи к центру
траектории инструмента.
Поведение на дугах окружности с M109
УЧПУ держит при обработке внутри и на наружии константную
подачу режущей кромки инструмента на дугах окружности.
Поведение на дугах окружности с M110
УЧПУ держит подачу на дугах окружности константную только при
внутренней обработке. В случае обработки на наружии дуг
окружности не действует согласование подачи.
Действие
M109 и M110 задействуют в начале предложения.
M109 и M110 сбросиваете с M111.
Предрасчёт контура с коррекцией радиуса
(LOOK AHEAD): M120
Стандартное поведение
Если радиус инструмента является больше ступени контура, по
которой следует перемещаться с коррекцией радиуса, то УЧПУ
прерывает прогон программы и указывает сообщение об
ошибках. M97 (смотри “Обработка небольших ступеней контура:
M97” на странице 188): M97” подавляет появление сообщения об
ошибках, но ведёт к свободной маркировке лезвием и смещает
дополнительно положение угла.
При свободном резании УЧПУ повреждает иногда контур.

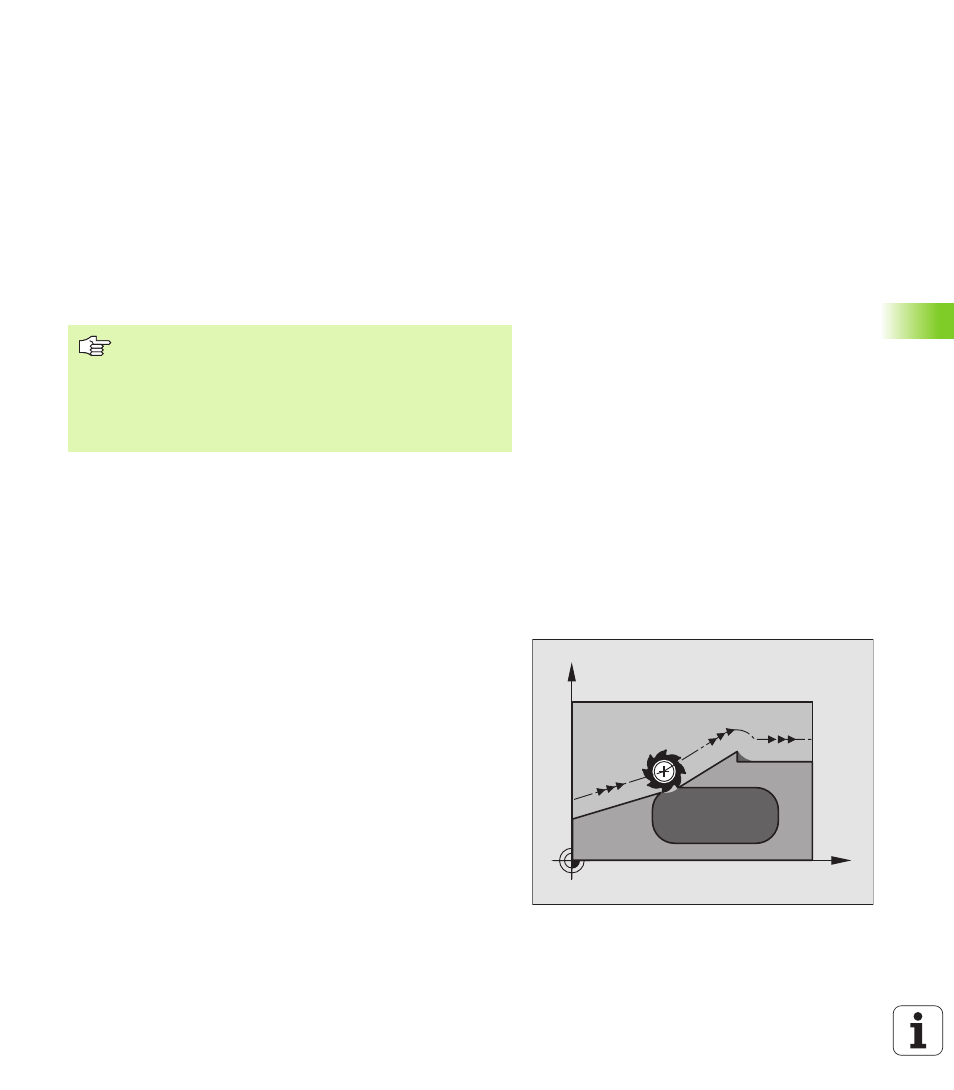

Поведение с M120
УЧПУ проверяет контур с коррекцией радиуса на места
свободного резания и перерезания и рассчитывает траекторию
инструмента, начиная с актуального предложения. Места, в
которых инструмент повреждал бы контур остаются
необработанными (смотри рисунок справа, изображённый в
тёмных оттенках). Можете применять M120 также, для того чтобы
дополнить коррекцией радиуса данные оцифровывания или
данные, составляемые на внешней системе программирования.
Таким образом отклонения от теоретического радиуса
инструмента становятся компенсируемыми.
M110 действует также при внутренней обработке дуг
окружности с помощью циклов контура. Если
определяете M109 или M110 перед вызовом цикла
обработки, то согласование подачи действует также в
случае дуг окружности в пределах циклов обработки.
На конец или после прервания цикла обработки
восстановливается исходное состояние.
X
Y
