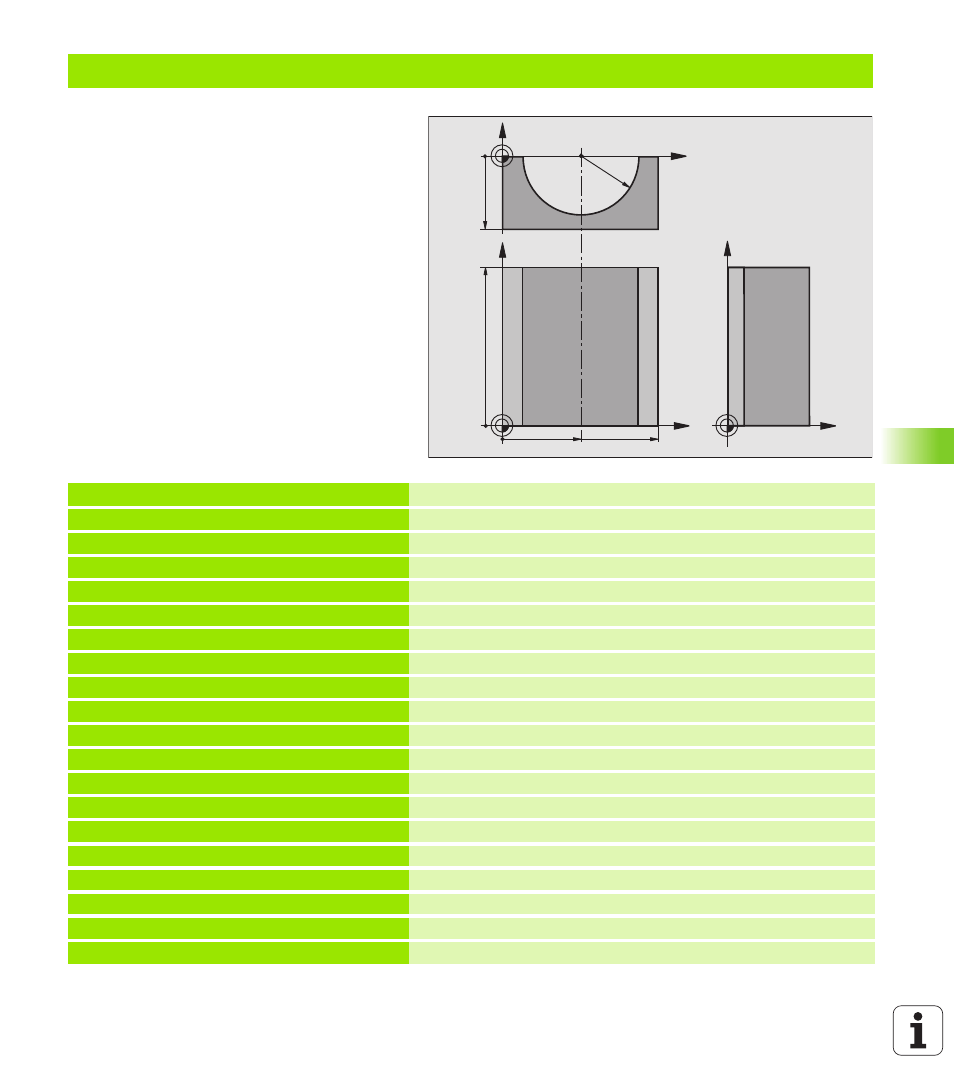

Пример: цилиндр вогнутый с помощью радиусной фрезы
Прохождение программы
n
Программа функционирует только с
применением радиусной фрезы, длина
инструмента относится к центру головки
n
Контур цилиндра состоит из многих
небольших отрезков прямой (определяемый
через Q13). Чем больше установленных
шагов, тем более гладким будет контур.
n
Цилиндр фрезеруется продольно (здесь:
параллельно к оси Y)
n
Направление фрезерования определяется
через угол старта и конечный угол в
пространстве:
Направление обработки по часовой стрелке:
Угол старта > конечный угол
Направление обработки по часовой стрелке:
Угол старта < конечный угол
n
Радиус инструмента корригируется
автоматически
0 BEGIN PGM ЦИЛИНДР MM
1 FN 0: Q1 = +50
Центр X-оси
2 FN 0: Q2 = +0
Центр Y-оси
3 FN 0: Q3 = +0
Центр Z-оси
4 FN 0: Q4 = +90
Угол старта пространство (плоскость Z/X)
5 FN 0: Q5 = +270
Конечный угол пространство (плоскость Z/X)
6 FN 0: Q6 = +40
Радиус цилиндра
7 FN 0: Q7 = +100
Длина цилиндра
8 FN 0: Q8 = +0
Угловое положение на плоскости X/Y
9 FN 0: Q10 = +5
Припуск радиус цилиндра
10 FN 0: Q11 = +250
Подача на глубину врезания
11 FN 0: Q12 = +400
Подача фрезерования
12 FN 0: Q13 = +90
Количество резаний
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
Дефиниция загатовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+3
Определение инструмента
16 TOOL CALL 1 Z S4000
Вызов инструмента
17 L Z+250 R0 F MAX
Свободный ход инструмента
18 CALL LBL 10
Вызов обработки
19 FN 0: Q10 = +0
Возврат припуска
X
Y
50
100
100
Z
Y
X
Z
-50
R40
