338 8 Программирование: циклы
8.8
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

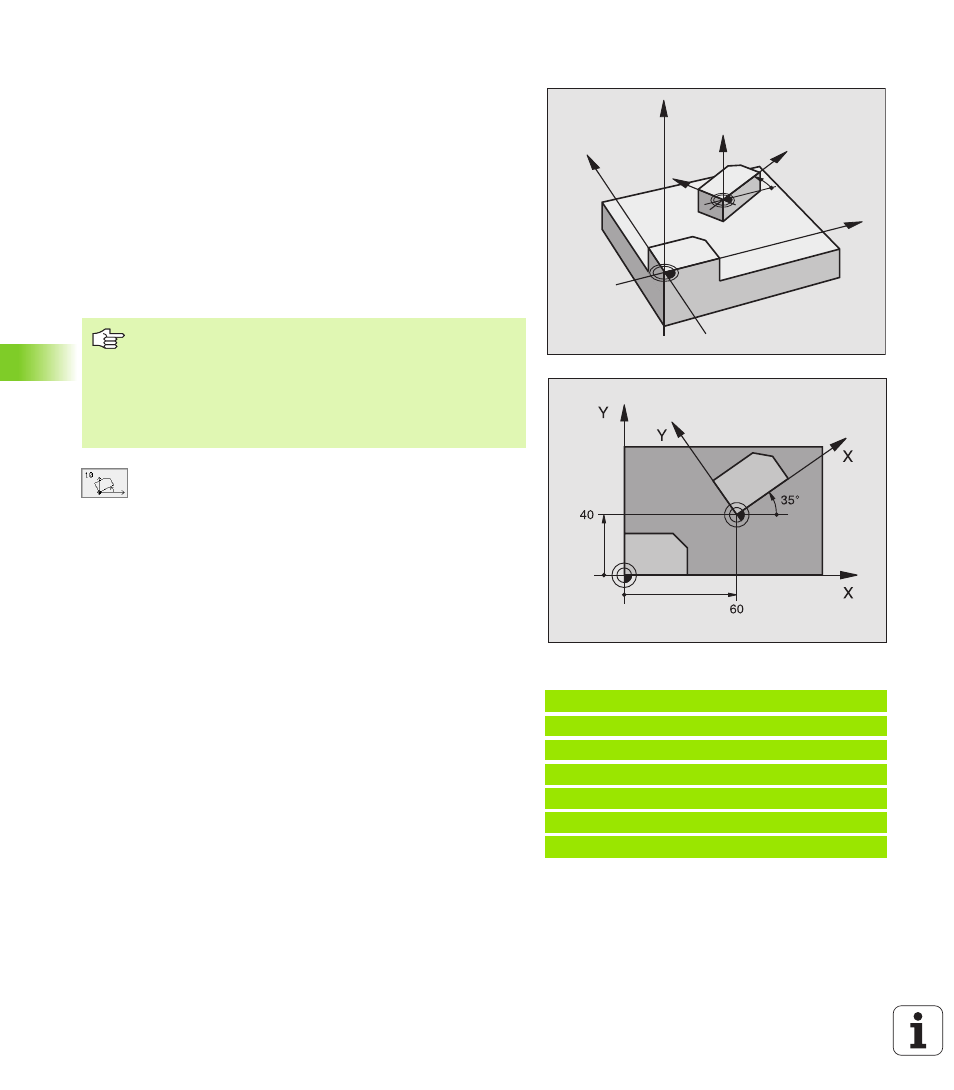

ПОВОРОТ (цикл 10)
В пределах программы УЧПУ может поворочивать систему
координат на плоскости обработки вокруг активной нулевой точки.
Действие
ПОВОРОТ действует с эго дефиниции в программе. Она
действует также в режиме работы Позиционирование с ручным
вводом. УЧПУ указывает активный угол поворота в
дополнительной индикации статуса.
Базовая ось для угла поворота:
n X/Y-плоскость X-ось
n Y/Z-плоскость Y-ось
n Z/X-плоскость Z-ось
U U U U Поворот: Ввести угол поворота в градусах (°).
Пределы ввода: -360° до +360° (абсолютные или
инкрементные)
Сброс
Программировать цикл ПОВОРОТ с углом поворота 0°.
Пример: ЧУ-предложения
12 CALL LBL1
13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 ПОВОРОТ
17 CYCL DEF 10.1 ROT+35
18 CALL LBL1
Z
Z
X
X
Y
Y
Обратите внимание перед программированием
УЧПУ отнимает активную коррекцию радиуса путём
определения цикла 10. При необходимости повторно
программировать коррекцию радиуса.
После определения цикла 10, переместите обе оси
плоскости обработки для активирования поворота.
