370 10 Программирование: Q-параметры
10.2
Се
мейств
а
де
тал
ей
– Q-
параме
тры
вм
ес
то
чис
л
овых
зна
ч
ений
10.2 Семейства деталей – Q-
параметры вместо числовых
значений
С помощью функции Q-параметров FN0: РАСПРЕДЕЛЕНИЕ
можете придавать Q-параметрам числовые значения. В таком
случае употребляется в программе обработки вместо числового
значения определённый Q-параметр.
ЧУ-записи в качестве примера
Для семейств деталей Вы программируете нпр. характерные
размеры детали в виде Q-параметров.
Для обработки отдельных деталей Вы подчиняете потом каждому
параметру соответственное числовое значение.
Пример

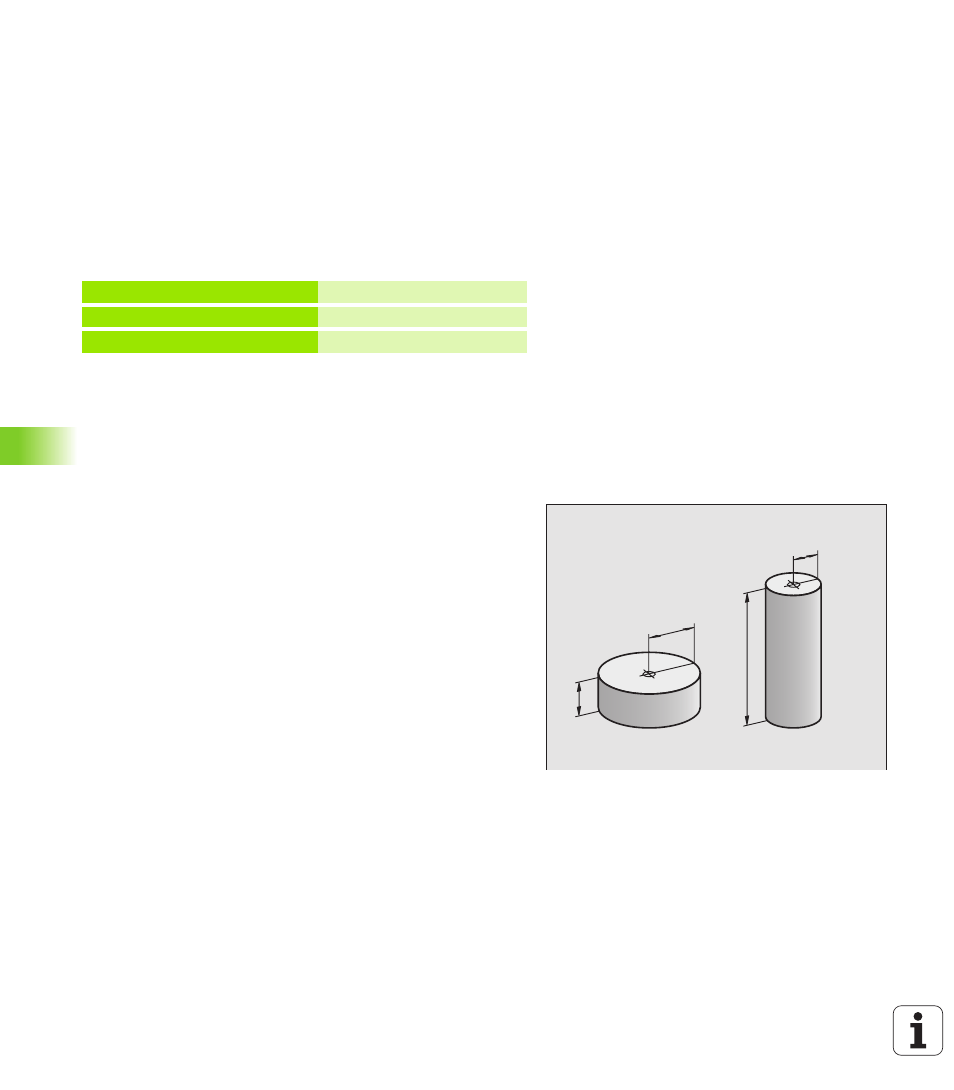

Цилиндр с применением Q-параметров
15 FNO: Q10=25 Назначение
... Q10 получает значение 25
25 L X +Q10 соответствует L X +25
Радиус цилиндра R = Q1
Высота цилиндра H = Q2
Цилиндр Z1 Q1 = +30
Q2 = +10
Цилиндр Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
