Инструкция по эксплуатации HEIDENHAIN TNC 426 (280 476)
Страница 257
230
8 Программирование: циклы
8.3
Цик
лы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
U
U
U
U

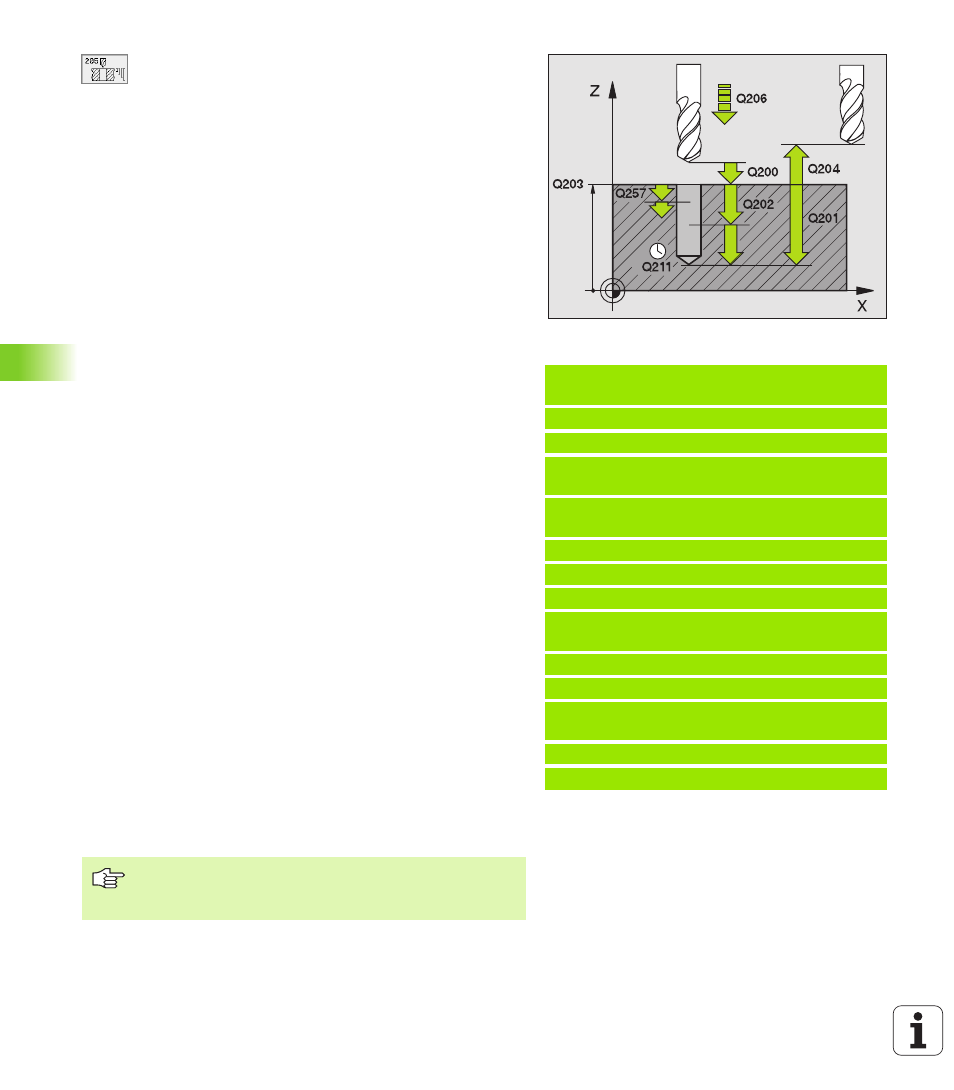

безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
U
U
U
U
Глубина Q201 (инкрементно): Расстояние
поверхности загатовки – дна сверления (вершина
конуса сверла)
U
U
U
U
Подача подвода на глубину Q206: Скорость
перемещения инструмента при сверлении в мм/
мин
U
U
U
U
Глубина подвода Q202 (инкрементно): Размер,
на который каждый раз инструмент подводится.
Глубина не объязательно является
многократностью глубины подвода. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
n
Глубина подвода и глубина равны друг другу
n
Глубина подвода больше глубины
U
U
U
U
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
U
U
U
U
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
U
U
U
U
Колич.снимамого материала Q212
(инкрементно): Значение, на которое УЧПУ
уменьшает глубину подвода Q202 после каждого
подвода
U
U
U
U
Минимальная лубина подвода Q205
(инкрементно): Если Вы ввели количество
снимаемого материала, то УЧПУ ограничивает
подвод до введенног в Q205 значения
U
U
U
U
Расстояние опережения на верху Q258
(инкрементно): Безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
подвода; значение при первом подводе
U
U
U
U
Расстояние опережения внизу Q259
(инкрементно): Безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
подвода; значение при первом подводе
Пример: ЧУ-предложения
11 CYCL DEF 205 УНИВЕРСАЛЬНОЕ
ГЛУБОКОЕ СВЕРЛЕНИЕ
Q200=2 ;БЕЗОПАСНОЕ РАССТ.
Q201=-80 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ НА
ГЛУБИНУ
Q202=15 ;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q203=+100 ;КООРД. ПОВЕРХНОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ РАССТ.
Q212=0.5 ;ОБЬЁМ СЪЁМА Q205=3 ;MИН.
Q205=3 ;MIN ГЛУБИНА ПОДВОДА НА
ГЛУБИНУ
Q258=0.5 ;РАССТОЯНИЕ ОПЕРЕЖЕНИЯ
Q259=1 ;РАССТ. ОПЕРЕЖ. ВНИЗУ
Q257=5 ;ГЛУБИНА СВЕРЛЕНИЯ
ЛОМАНИЕ
Q256=0.2 ;RZ ПРИ ЛОМАНИИ СТРУЖКИ
Q211=0.25 ;В.ПРЕБЫВАНИЯ ВНИЗУ
Если вводите Q258 неравным Q259, то УЧПУ изменяет
равномерно расстояние опережения между первым и
последним подводом на врезание.
