Ограничение во время прогона программы
Обработку не возможно одновременно представить графически,
если ВМ ЧПУ уже загружена сложнымми задачами обработки или
операциями обработки больших поверхностей. Пример: Пример:
строчечное фрезерование по всей детали с помощью большого
инструмента. ЧПУ не продолжает графики и показывает текст
ERROR (ОШИБКА) в окне графики. Обработка однако
выполняется дальше.

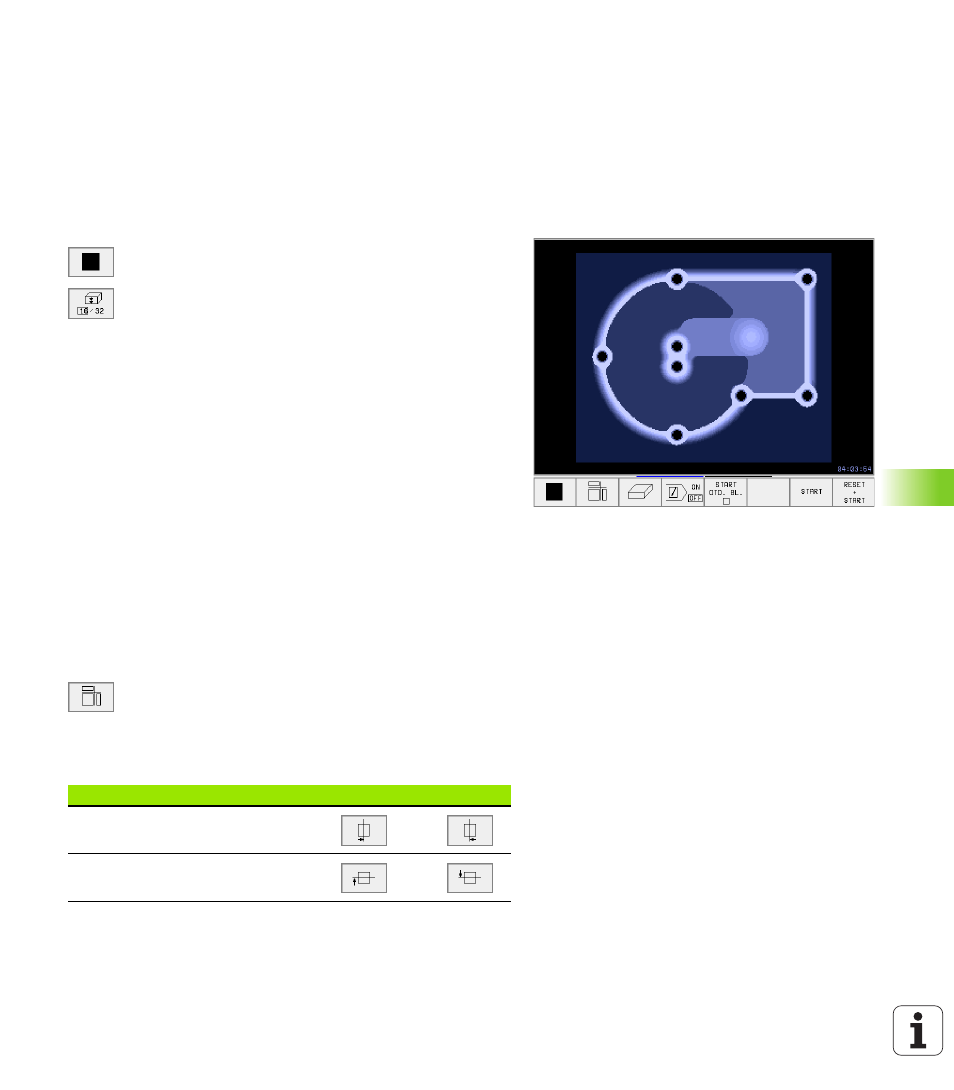

Вид сверху
U
U
U
U
Выбор вида сверху с помощью программируемой
клавиши (Softkey)
U
U
U
U
Выбрать количество уровней глубины с помощью
программируемой клавиши (переключить
линейку): Переключение возможно между 16 и 32
уровнями глубины, для изображения этой графики
действует:
“Чем глубже, тем темнее”
Такой вид графического моделирования
происходит быстрее всех.
Представление в 3 плоскостях
Изображение показывает вид сверху с двумя резанями, похоже
технического чертёжа. Символ налево под графикой указывает,
соответствует ли изображение методу проекции 1 или методу
проекции 2 согласно норме ДИН 6, часть 1 (выбор через MP7310).
В случае изображения в 3 плоскостях находятся в распоряжении
функции для увеличения выреза смотри “Увеличение выреза”,
Дополнительно Вы можете переместить плоскость резания через
программируемые клавиши:
U
U
U
U
Выбор представления в 3 плоскостях с помощью
программируемой клавиши
U
U
U
U
Переключите линейку программируемых
клавишей, пока ЧПУ укажет следующие
программируемые клавиши:
Положение плоскости резания видно во время перемещения на
экране.
Функция
Softkeys
Вертикальную плоскость резания
передвинуть направо или налево
Горизонтальную плоскость резания
передвинуть вверх или вниз
