Страница 349: 7 цик л ы для фрез еров ания пов ер х но стей
322
8 Программирование: циклы
8.7
Цик
л
ы
для
фрез
еров
ания
пов
ер
х
но
стей

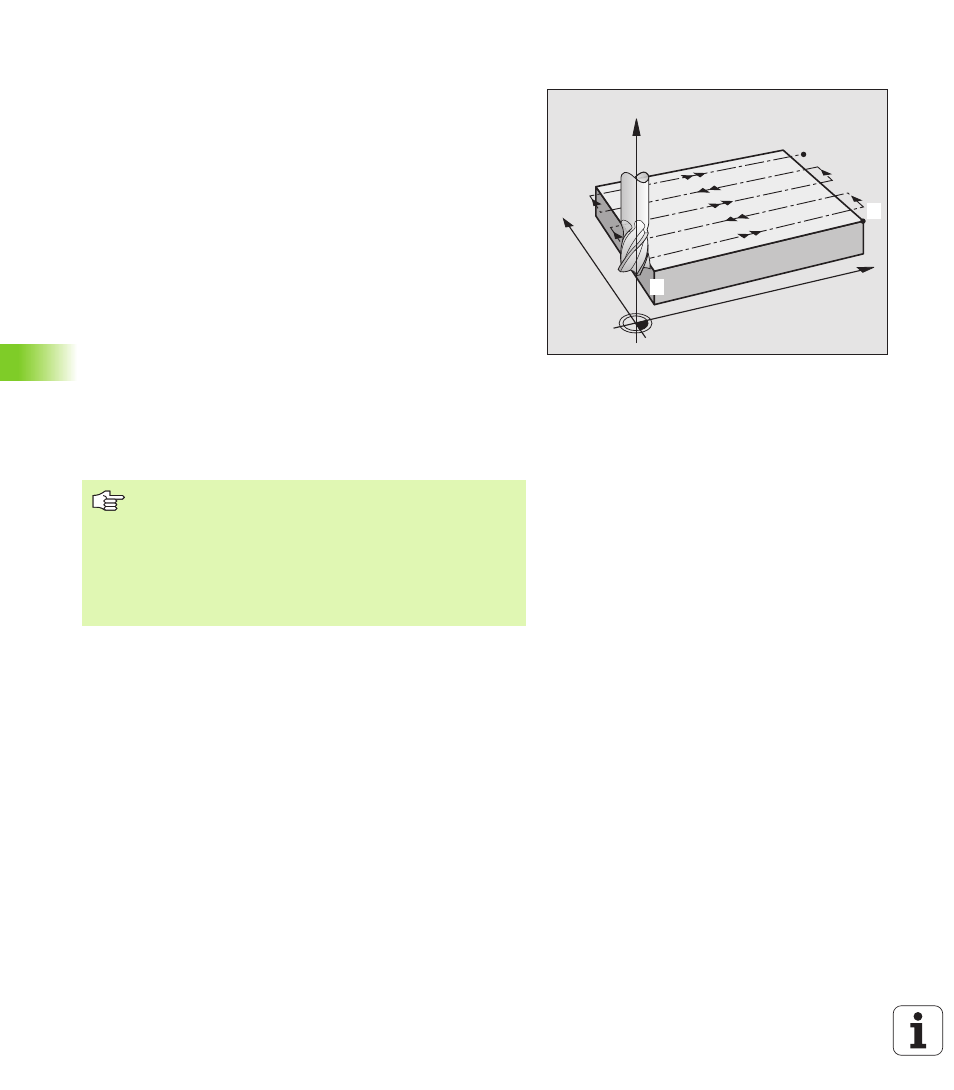

ФРЕЗЕРОВАНИЕ ПОВЕРХНОСТЕЙ (цикл 230)
1 УЧПУ позиционирует инструмент с FMAX от актуальной
позиции на плоскости обработки на точку старта
1
; УЧПУ
смещает инструмент при этом на значение радиуса
инструмента налево и вверх
2 Потом инструмент перемещается с FMAX на оси шпинделя на
безопасное расстояние и после этого с подачей подвода на
глубину на программированную позицию старта на оси
шпинделя
3 Затем инструмент перемещается с программированной
подачей фрезерования на конечную точку
2
; УЧПУ
рассчитывает конечную точку из программированной точки
старта, программированной длины и радиуса инструмента
4 УЧПУ смещает инструмент с подачей фрезерования
поперечно на точку старта следующей строки; УЧПУ
расчитывает смещение из программированной ширины и
количества проходов
5 Потом инструмент перемещается в отрицательном
направлении 1-ой оси назад
6 Фрезерование таким способом повторяется, до полной
обработки заданной поверхности
7 В конце УЧПУ перемещает инструмент с FMAX обратно на
безопасное расстояние
X
Y
Z
11
12
Обратите внимание перед программированием
УЧПУ позиционирует инструмент с актуальной
позиции сначала на плоскости обработки и затем на
оси шпинделя в точке старта.
Так предпозиционировать инструмент, чтобы не
наступило столкновение с загатовкой или зажимными
приспособлениями.
