8 Программирование: циклы
8.4
Цик
лы
для
фрез
еров
ания
кар
м
анов
(
вые
мек
),
ца
п
ф
и
па
зо
в

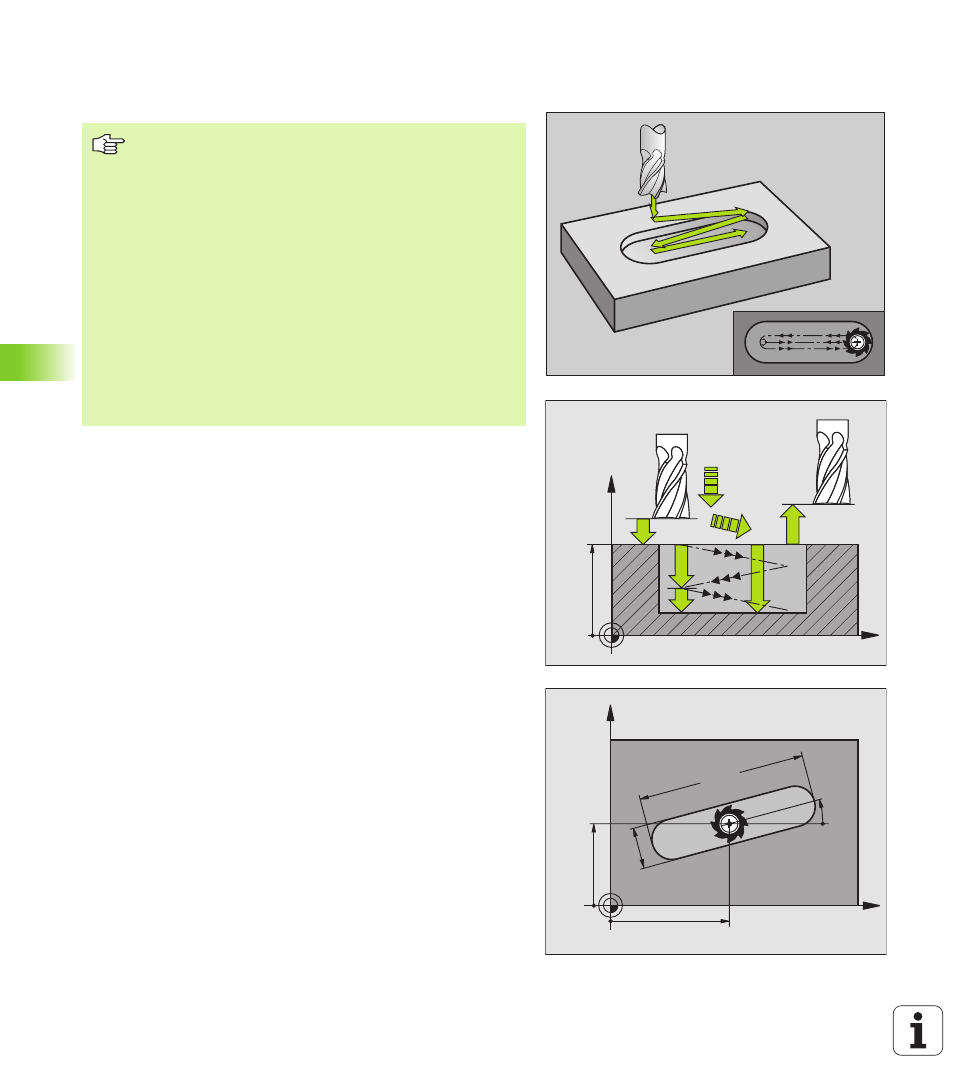

ПАЗ (продольный паз) с маятниковым
движением врезания (цикл 210)
Черновая обработка
1 УЧПУ позиционирует инструмент на ускоренном ходу на оси
шпинделя на 2-ое безопасное расстояние и затем в центр
левово круга; оттуда УЧПУ позиционирует инструмент на
безопасное расстояние над поверхностью загатовки
2 Инструмент перемещается с подачей фрезерованя на
поверхность загатовки и оттуда фреза передвигается в
продольном направлении паза – вразая под наклоном в
материал – к центру правово круга
3 Затем инструмент перемещается снова врезая под наклоном
назад в центр левово круга; эти шаги повторяются, пока будет
достигнута программированная глубина фрезерования
4 На глубине фрезерования УЧПУ перемещает инструмент для
плоского фрезерования на другой конец паза и потом снова в
центр паза
Чистовая обработка
5 Из центра паза УЧПУ перемещает инструмент тангенциально
к готовому контуру; потом УЧПУ выполняет чистовую
обработку контура попутным движением (при M3), если задано
также с несколькими подводами
6 В конце контура инструмент перемещается – тангенциально
от контура – к центру паза
7 На конец инструмент перемещается на ускоренном ходу FMAX
обратно на безопасное расстояние и – если введено– на 2-ое
безопасное расстояние
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент автоматически
по оси инструмнтов и на плоскости обработки.
При черновой обработке инструмент врезается в
материал маятниковым движением от одного к
другому концу канавки. Поэтому предсверление не
требуется.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет цикла.
Выбирать диаметр фрезы не больше ширины канавки
и не меньше третьи ширины канавки.
Диаметр фрезы выбирать меньше чем половина
длины канавки. В противном случае УЧПУ не может
врезаться в материал маятниковым движением.
