168 6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
о
рии
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С

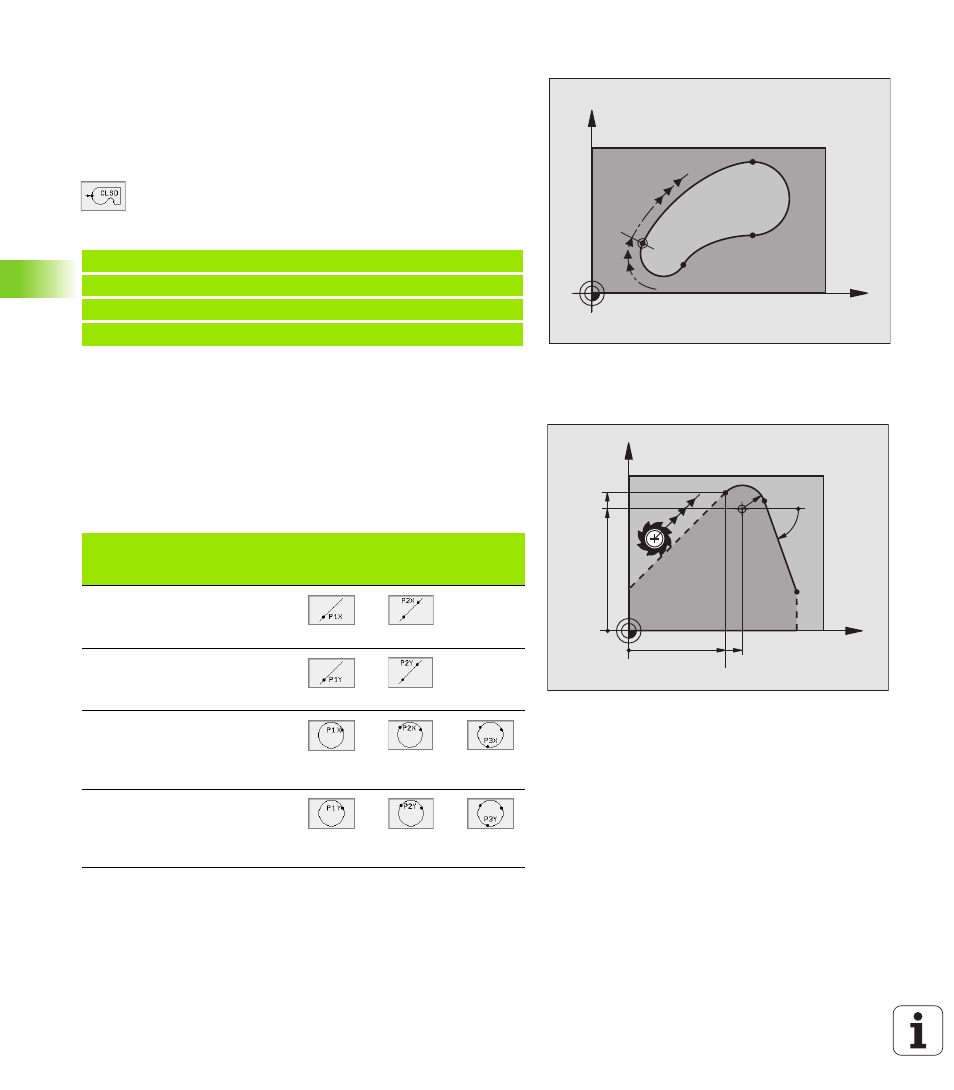

K Замкнутые контуры
С Softkey CLSD обозначаете начало и конец замкнутово контура.
Таким образом уменьшается количество возможных решений для
последнего элемента контура.
CLSD вводите дополнительно к другой данной о контуре в первом
и последнем предложении СК-фрагмента.
ЧУ-записи в качестве примера
Вспомогательные точки
Так для свободных прямых как и для свободных круговых
траекторий можете ввести координаты для вспомогательных
точек, лежащих на контуре или рядом.
Вспомогательные точки на контуре
Вспомогательные точки лежат непосредственно на прямой или на
удлинении прямой или на круговой траектории.
Начало контура: CLSD+
Конец контура: CLSD-
12 L X+5 Y+35 RL F500 M3
13 FC DR- R15 CLSD CCX+20 CCY+35
...
17 FCT DR- R+15 CLSD-
X
Y
CLSD+
CLSD–
Известные данные
Softkeys
(программированниые
клавиши)
X-координата
вспомогательной точки
P1 или P2 прямой
Y-координата
вспомогательной точки
P1 или P2 прямой
X-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
Y-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
X
Y
53
60.071
50
42.929
R10
70°
