Наладка уровния закрепления

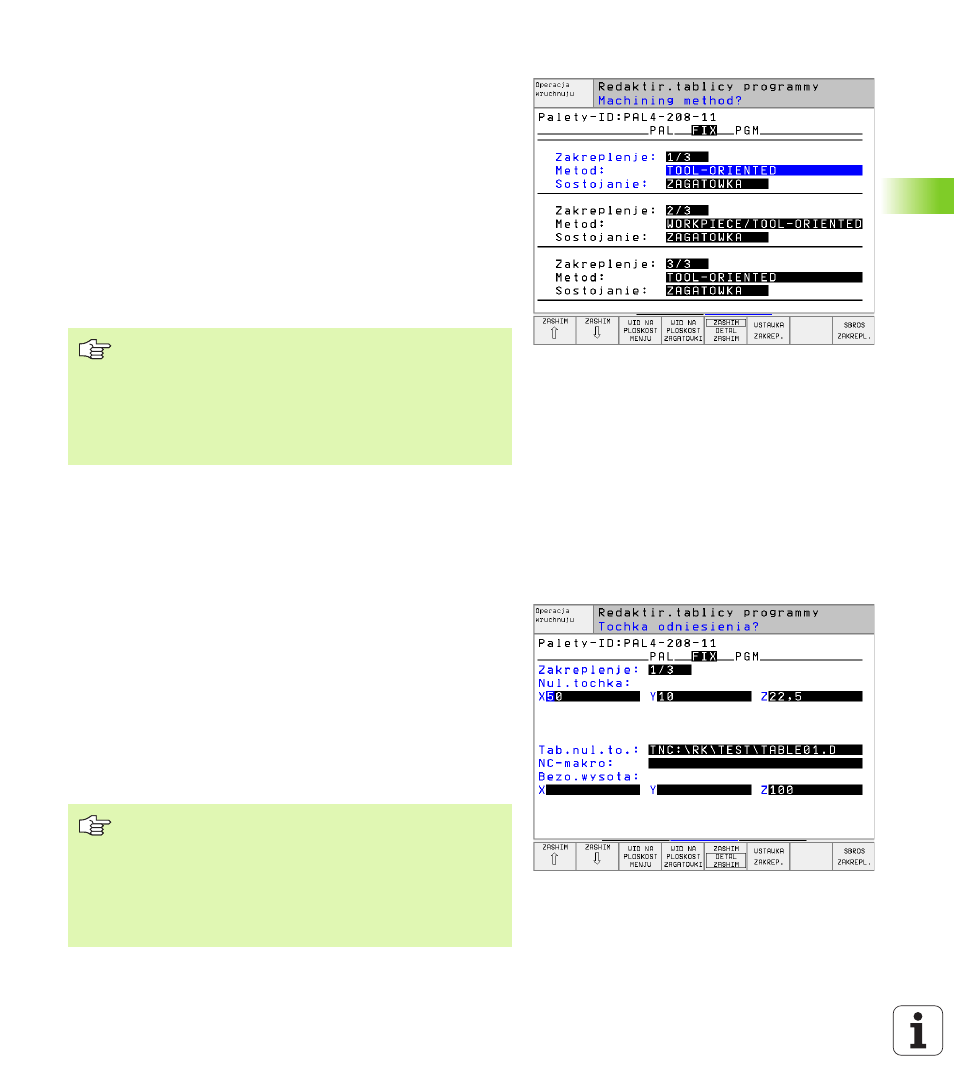

n Зажим: Указывается номер установа, после косой черты
находится количество закреплений в пределах этого уровня
n Метод: Можете выбирать методы обработки WORKPIECE
ORIENTED или TOOL ORIENTED. Сделанный Вами выбор
переносится на принадлежащий уровень загатовки и
переписывает иногда имеющиеся занесения. В высвечиваемой
таблицы появляется занесение WORKPIECE ORIENTED с WPO
и TOOL ORIENTED с TO.
C помощью Softkey СОЕДИНЯТЬ/РАЗЪЕДИНЯТЬ обозначаете
установы, которые зачисляютя при сориентированной на
инструмент обработке к расчёту для процесса отработки.
Соединённые установы обозначаются с помощью прерванного
разделительного штриха, разъединённые установы с помощью
непрерванной линии. В высвечиваемой таблицы связанные
загатовки обозначаются в гарфе МЕТОД с помощью CTO.
n Статус: С помощью Softkey ЗАГАТОВКА установ с
принадлежащими загатовками обозначается как ещё не
обработанный и в поле Статус заносится BLANK. Используйте
Softkey СВОБОДНОЕ МЕСТО, если хотите игнорировать
установ при обработке, в поле СТАТУС появляется EMPTY
Наладка подробностей на уровне установа
n Зажим: Указывается номер установа, после косой черты
находится количество закреплений в пределах этого уровня
n Нулевая точка: Ввод нулевой точки для палеты
n NP-таблица: Введите название и тракт таблицы нулевых точек,
которые действильны для обработки загатовки. Занесение
переносится на уровень загатовки.
n NC-макрос: При сориентированной на инструмент обработке
выполняется макрос TCTOOLMODE вместо обычного макроса
смены инструмента.
n Безоп. высота: (опция): Безопасное положение для отдельных
осей относительно зажима.
Занесение TO-/WP-ORIENTED не настроивается
через Softkey, оно появляется только тогда, если на
плоскости загатовки настроили разные методы
обработки для загатовок.
Если метод обработки настроивается на уровне
зажима, принимаются занесения на уровень загатовки
и иногда имеющиеся занесения переписываются.
Для осей могут указываться положения безопасности,
которые с помощью SYSREAD FN18 ID510 NR 6
возможно вычитывать из ЧУ-макро. С помощью
SYSREAD FN18 ID510 NR 5 определяется,
программировалось ли в графе какое нибудь
значение. Указанные положения наезжаются только,
елси в ЧУ-макро эти значения считываются и
соответственно программируются.
