HEIDENHAIN TNC 426, TNC 430 161
6.6
Движ
ение
по
траект
о
рии
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С
K 6.6 Движение по траектории –
Свободное программирование
контура СK
Основы
Чертежы загатовок, не содержащие требуемых ЧУ размеров,
имеют часто данные о координатах, которых не можете ввести
через серые клавиши диалога. И так могут нпр.
n известные координаты лежать на элементе контура или близко
него,
n координаты относятся к другому элементу контура или
n данные о направлении и данные протекания контура быть
известными.
Такие данные программируете непосредственно с помощью
Свободного программирования контура СК. УЧПУ рассчитывает
контур на основании известных данных и поддерживает диалог
программирования с помощью интерактивной СК-графики.

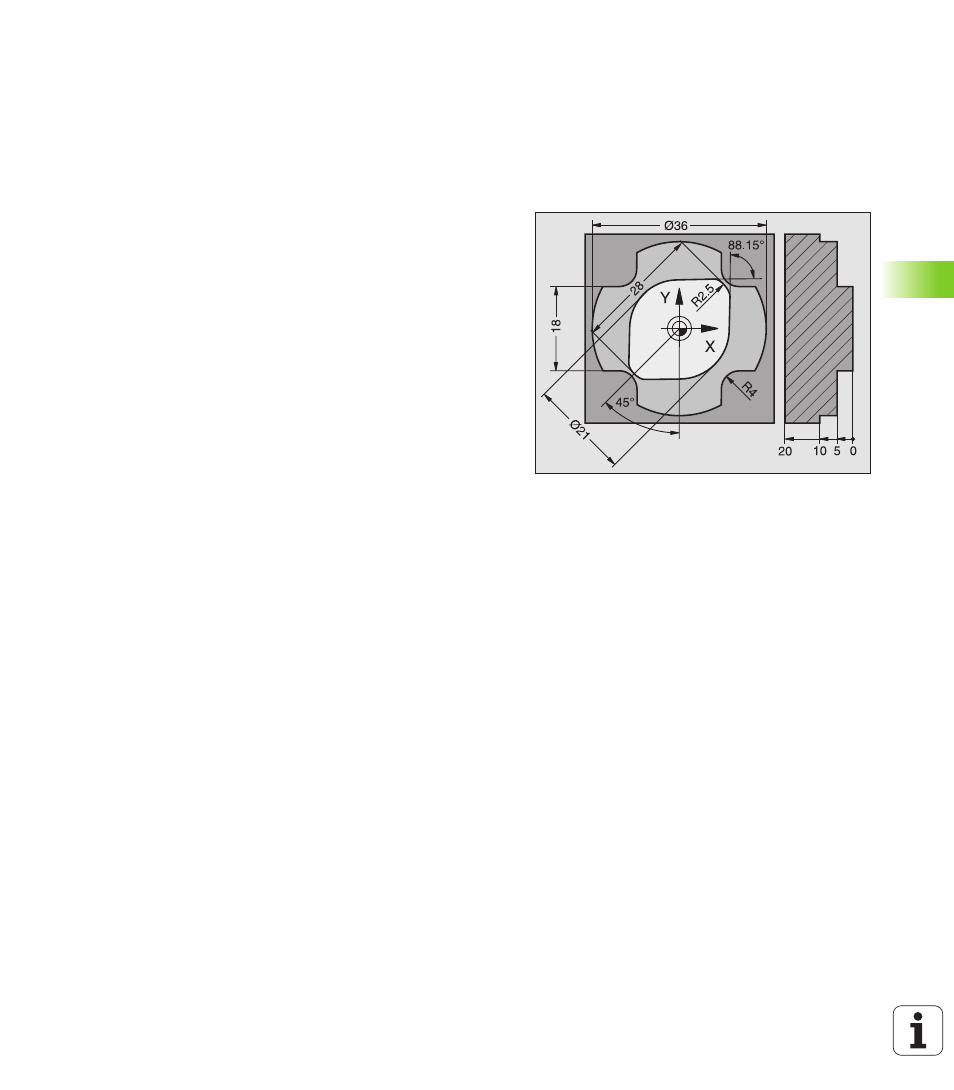

Рисунок справа вверху показывает проставление размеров,
самых простых для ввода через СК-программирование.
