4.3 Основные сведения по установке параметров и обслуживанию
Параметры контроллера CMPX должны быть заданы со-
гласно условиям эксплуатации. Данные условия эксплуата-
ции описываются параметрами, указанными в Табл. 4/1.

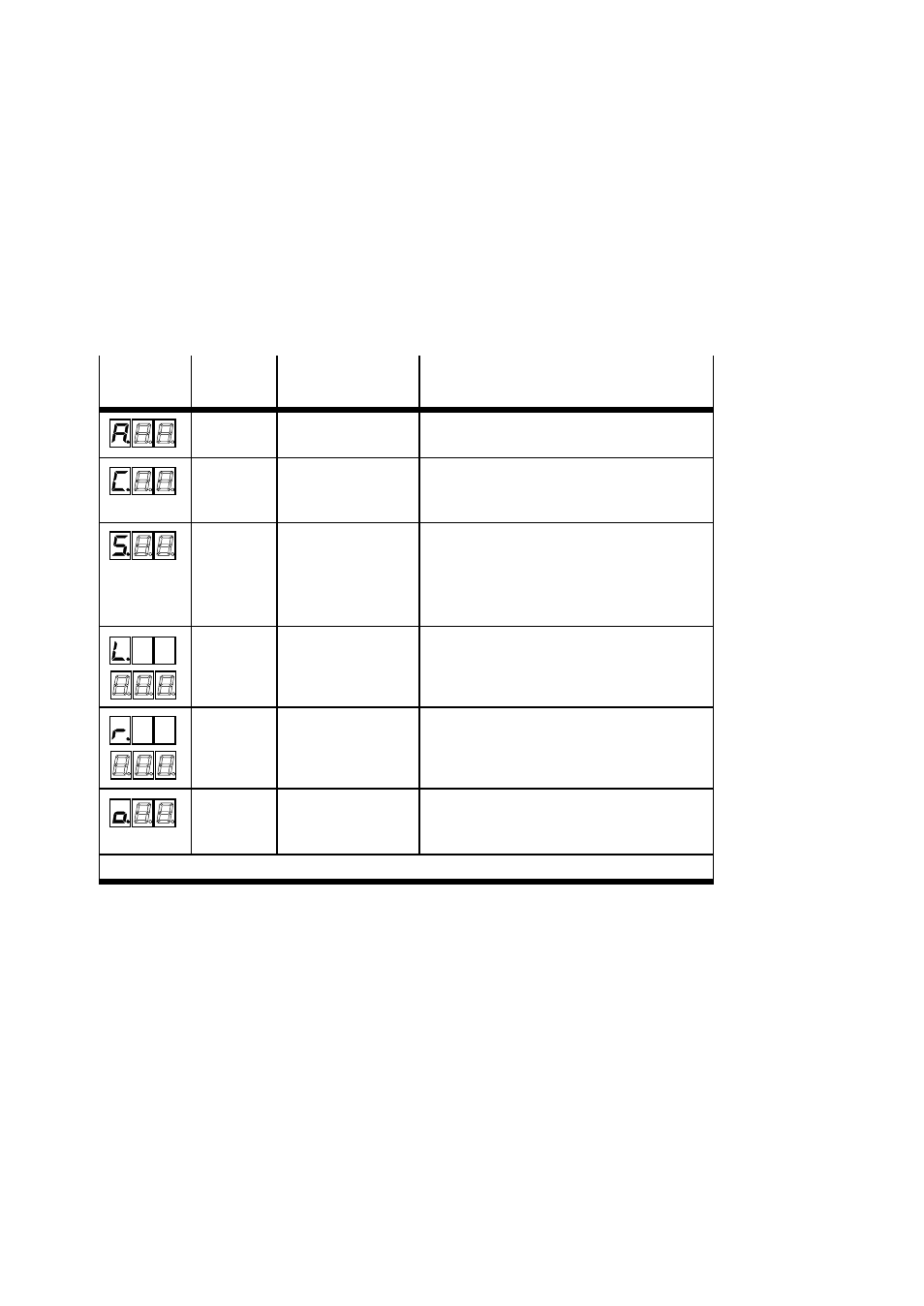

Индикация Панель
оператора
Параметры
Описание
A Gain
Ступень усиления
(
Amplification stage)
Влияет на динамическую характеристику
привода.
C Damp
Параметр демпфи-
рования
(
Cushioning stage)
Влияет на процесс торможения при прибли-
жении к конечным положениям и промежу-
точным позициям.
S Sys
Системные
параметры
(
System parameter)
Параметры для привода.
– Первая цифра: Параметр для соотноше-
ния длины привода и длины измеритель-
ной системы.
– Вторая цифра: Параметр для соотношения
длины привода и диаметра привода.
L Length
Номинальная длина
хода привода (
L)
Номинальная длина хода в шагах длиной
1 мм (например, номинальный ход 300 мм:
L = 300)
1)
r Refpos
Смещение нулевой
точки оси (относи-
тельно точки отсчета
(
Reference position))
Смещение между конечным положением
в позиции 1 и нулевой точкой оси в шагах
длиной 1 мм
1)
o Option
Опциональные
параметры
(
Options)
Допускают различные опции (например,
характеристика останова и т.д., смотрите раз-
дел 4.3.3)
1)
Только при использовании инкрементной системы измерения перемещений, например, для DNCI
Табл. 4/1: Обзор параметров
Параметры можно задавать:
–
Перед вводом в эксплуатацию (предварительная уста-
новка параметров без привода в офисе).
–
при вводе в эксплуатацию.
–
Во время работы через CPX-FEC или шинный модуль CPX.
