A.2.1
Элементы системы Soft Stop

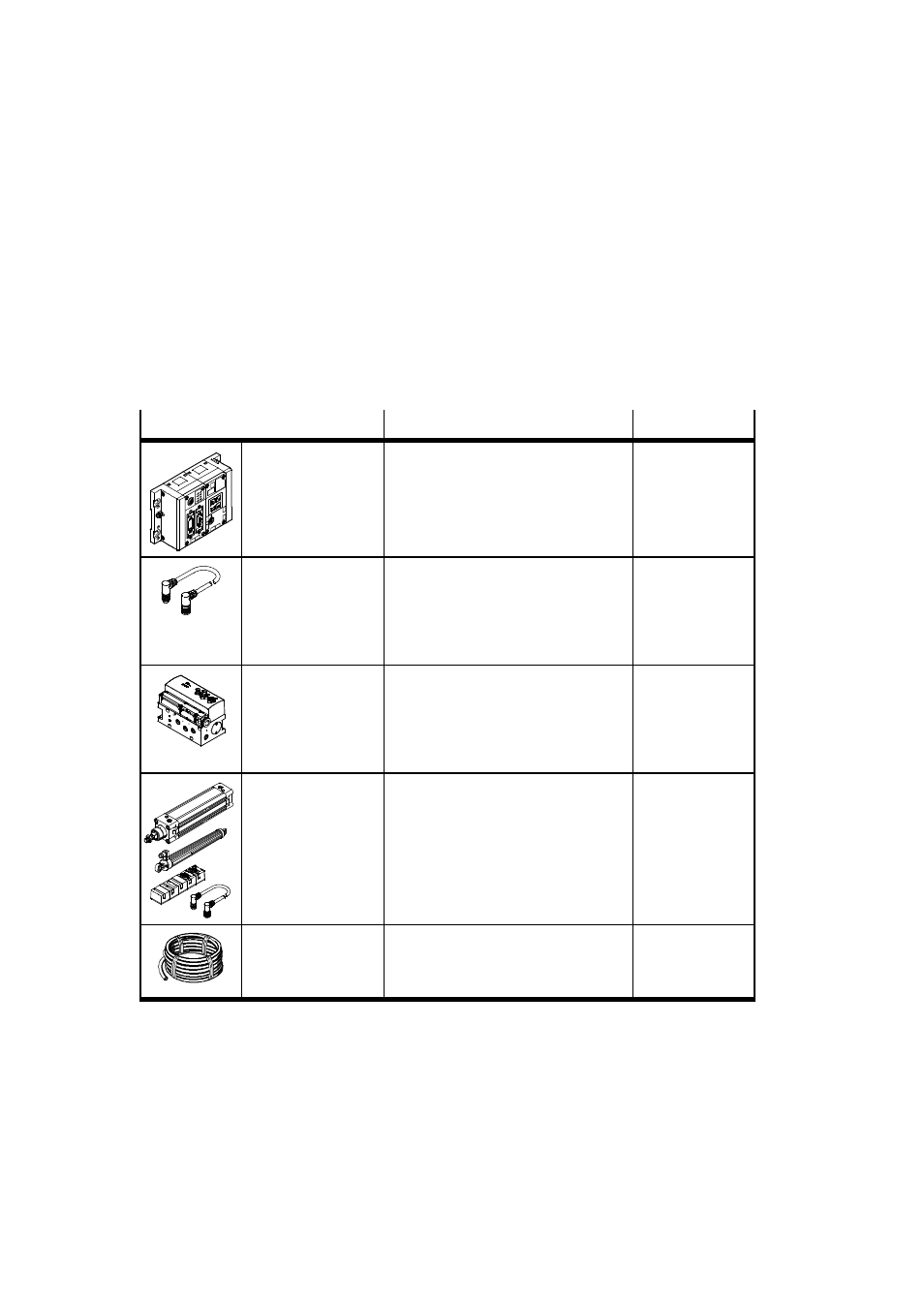

Табл. A/1 содержит обзор элементов системы Soft Stop
с контроллером CMPX.
В зависимости от используемого привода, для защиты
привода требуются жесткие упоры, при помощи которых
устанавливаются конечные положения.
Элемент
Описание
например, Тип
Терминал СРХ
с контроллером
крайнего положения
CMPX
СМРХ управляет присоединенной си-
стемой Soft Stop. Соединение с ПЛК
или системой управления для Soft
Stop осуществляется через шинный
узел CPX типа Fieldbus или контроллер
CPX-FEC.
Терминал СРХ
с контроллером
крайнего положе-
ния CPX-CMPX-
C-1-H1
Соединительный ка-
бель для цепи управ-
ления привода
Служит для соединения контроллера
CMPX с пропорциональным распреде-
лителем VPWP и, при необходимости,
для соединения пропорционального
распределителя VPWP с интерфейсом
для подключения датчиков CASM.
KVI-CP-3-...
Пропорциональный
распределитель
Пропорциональный распределитель
VPWP передает сигналы системы изме-
рения перемещений и управляет приво-
дом при помощи подачи и отвода сжа-
того воздуха из полостей привода в со-
ответствии с сигналом управления.
VPWP
Привод с системой из-
мерения перемеще-
ний, интерфейсом
для подключения дат-
чиков, соединитель-
ным кабелем и, при
необходимости,
жесткими упорами
Разрешенные приводы и системы из-
мерения перемещений (здесь в каче-
стве примера: DGC с MLO-POT-...-LWG),
при необходимости, с интерфейсом
для подключения датчиков (в зависи-
мости от измерительной системы).
смотрите раз-
дел A.2.2
Пневматические
шланги
С помощью пневматических шлангов
на VPWP подается сжатый воздух под
давлением, а привод подсоединяется
к VPWP.
PUN-..., QS...
Табл. A/1: Элементы системы Soft Stop
