6. Диагностика, обработка ошибок и оптимизация
6-18
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b
6.4 Диагностика по дисплею/ 7-сегментному дисплею
Для диагностики терминала CPX на корпусе контроллера
CMPX предусмотрены светодиоды. Они имеются также и на
отдельных модулях, подключенных к разъему привода.
1
1-й разряд:
(например, буквен-
ное обозначение
для параметра или
вида состояния)
2
Точка для разделе-
ния
3
2-й и 3-й разряд:
(напр., значение,
уровень или инфор-
мация о состоянии)
1
2
3

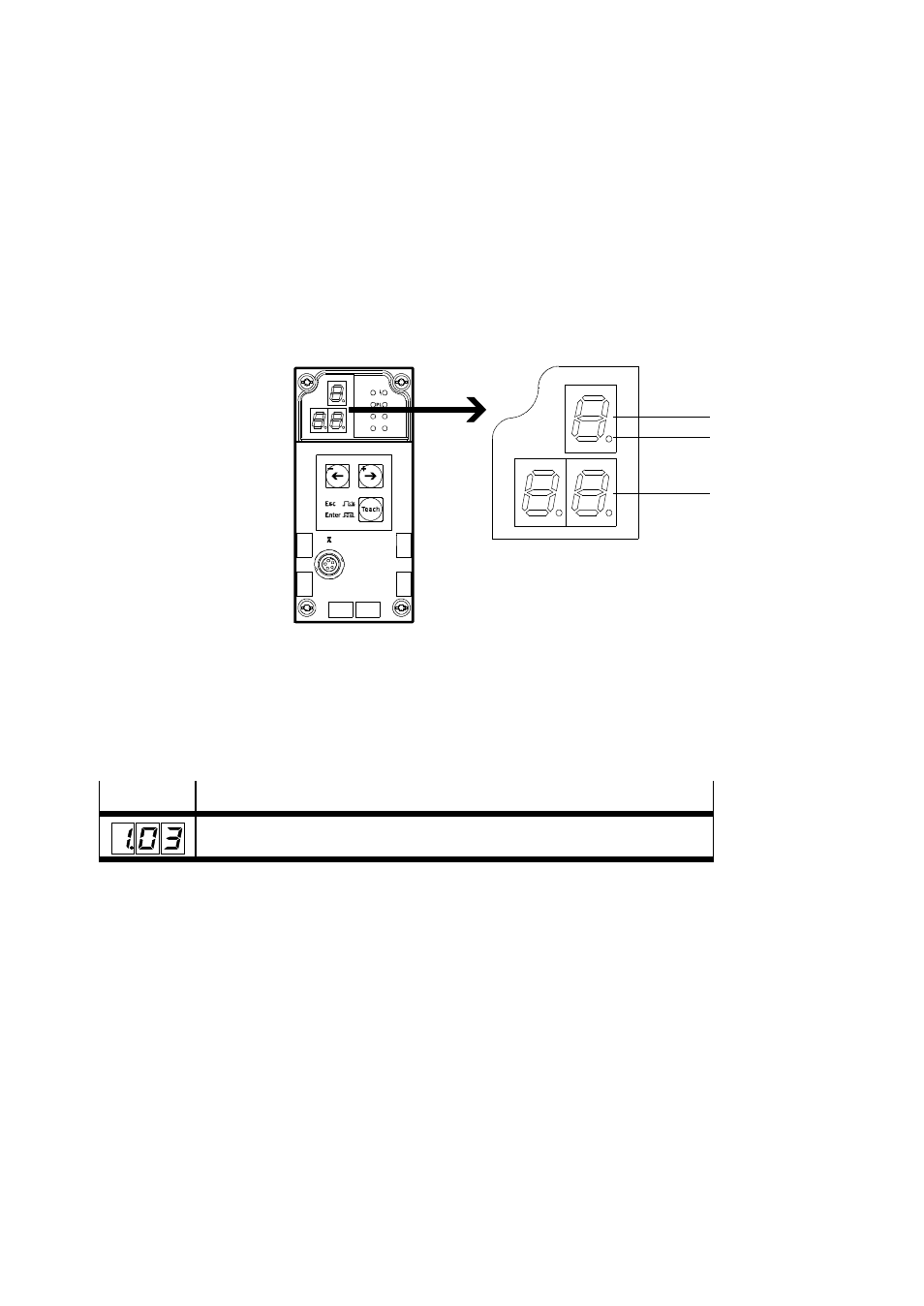

Рис. 6/2: Дисплей / 7-сегментный дисплей
6.4.1
Версия встроенного ПО
Индикация Описание
При включении электропитания в течение ок. 1 секунды на дисплей выводится
номер версии встроенного ПО (например, 1.03).
Табл. 6/6: Индикация версии встроенного ПО
